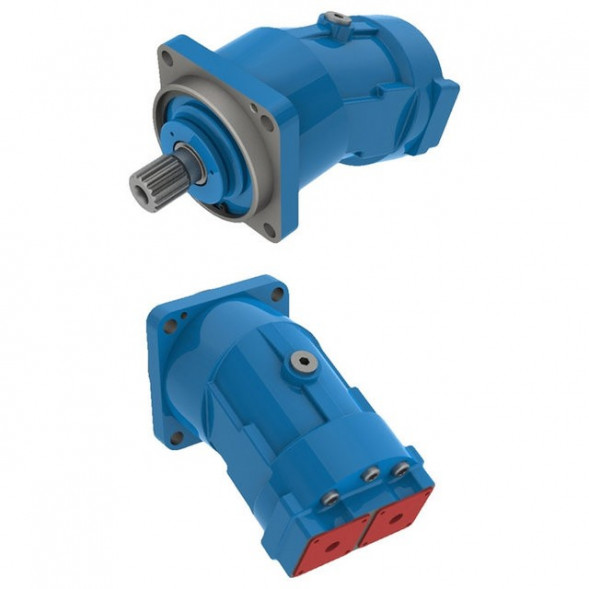

Гидромотор 310.2.56.00.06

Рабочая жидкость, нагнетаемая из гидросистемы, через отверстие (А или В) в крышке 17 (рисунок 2) и через паз распределителя 14 поступает в блок цилиндров 13 и приводит в движение поршни 11. Поршни передают уси-лие на сферический шарнир 10. Так как оси вала 1 и блока цилиндров 13 находятся под углом, сила в шарнире 10 раскладывается на осевую и тан-генциальную составляющие.

Арт.С47
33 500
Под заказ
Гидромотор 310.2.56.00.06 теперь в вашей корзине покупок

Быстрая доставка

  • Отправка со склада в Москве
  • Доставка по всей России и СНГ
  • Отправка заказов на следующий день
  • Доставка экспресс СДЭК

Оплата

  • По счету для юр.лиц
  • Банковской картой
  • Через кассовый терминал +7%
Оплата
Безналичный или наличный расчет
Доставка
Довозим до терминал г. Зеленоград ТК Деловые линии, Байкал сервис БЕСПЛАТНО
Гарантия
в течении 1 года
Оплата
Наличный и безналичный расчет
Доставка
В любую точку
Москвы и РФ
Гарантии
Один год
Всегда на связи
+7 903 797-07-74

Осевая нагрузка воспринимается радиально-упорными подшипниками 6 и 8, а тангенциальная создает крутящий момент на валу гидромотора. Величина момента и частота вращения вала гидромотора определяются рабочим объемом гидромотора, давлением и количеством подводимой рабочей жидкости.

  • 1 — для насоса правого вращения или гидромотора левого вращения (подвод В под давлением)
  • 2 — для привода реверсивного
  • 3 — для насоса левого вращения или гидромотора правого вращения (подвод А под давлением)

Примечание: Допускается отклонение от оптимального угла установки зубчатой передачи ±45°С.
Выбор иного угла установки передачи необходимо согласовать с изготовителем.

Расконсервацию производить не более чем за 12 ч до установки изделия на машину. Перед монтажом гидромашины удалить консервант с наружных поверхностей, снять транспортные заглушки и слить жидкость из внутренних полостей, повернув вал на 2-3 оборота.

Соединение вала гидромашины с валом приводного или приводимого устройства должно осуществляться через упругую муфту в соответствии с ГОСТ 21424-75.

Использование устройства других типов, передающих крутящий момент, допускается после согласования с изготовителем.

Муфту (шестерню или шкив) следует насаживать только с помощью и резьбового отверстия в приводном валу. Запрещается насаживать муфту ударами. Производя осевую затяжку и контровку болта, необходимо выдержать размеры, указанные на рисунке:

При открытом монтаже вала гидромашины рекомендуется дополнительная защита манжетного уплотнения от попадания грязи и пыли.

Дренажную полость нерегулируемого гидромотора следует соединить с линией дренажа гидросистемы. При этом гидромотор может быть установлен в любом положении, но так чтобы дренажная полость была заполнена рабочей жидкостью.
