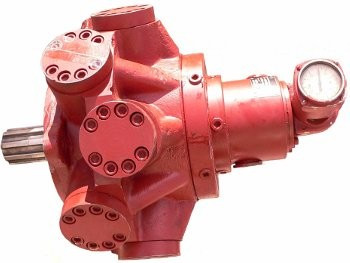

Гидромотор МРФ 250/25М-0,1

Гидромоторы МРФ (МРФ-250/25, МРФ-400/25) - используются для получения механической энергии из потока рабочей жидкости

61 000
Под заказ
Гидромотор МРФ 250/25М-0,1 теперь в вашей корзине покупок

Быстрая доставка

  • Отправка со склада в Москве
  • Доставка по всей России и СНГ
  • Отправка заказов на следующий день
  • Доставка экспресс СДЭК

Оплата

  • По счету для юр.лиц
  • Банковской картой
  • Через кассовый терминал +7%
Оплата
Безналичный или наличный расчет
Доставка
Довозим до терминал г. Зеленоград ТК Деловые линии, Байкал сервис БЕСПЛАТНО
Гарантия
в течении 1 года
Оплата
Наличный и безналичный расчет
Доставка
В любую точку
Москвы и РФ
Гарантии
Один год
Всегда на связи
+7 903 797-07-74

Гидромоторы МРФ (МРФ-250/25, МРФ-400/25) - используются для получения механической энергии из потока рабочей жидкости.Область применения: термопластавтоматы, деревообрабатывающие станки, строительные машины, прессовое оборудование, буровые установки.Гидромоторы МРФ-250/25 и МРФ-400/25 работают с минеральными маслами, которые имеют вязкость от 20 до 500 сСт и температуру 0-60?С. Работает по принципу распределённого попеременного радиального, «гелиоцентрического» воздействия нагнетаемых жидкостью поршней на центральный вал. Вращательное движение происходит за счёт смещения осевых точек. Технические характеристики Гидромоторы МРФ

ОбозначениеРабочий объем, см3Давление на входе,МПаДавление на выходе, МПаРасход, л/минЧастота враще-ния, об./минКрутящий момент, НмМощ-ность, кВтГабариты, ? х длину, мммасса, кг
номин.макc.макс.мин.
МРФ-160/25М1-20 160 25 32 2,5 0,3 81 480 597 29,4310х343 58
-21310х420
-27310х440
МРФ-250/25М1-00 250 25 32 2,5 0,3 127 480 932 45,9310х400 74
-01310х477
-07310х497
МРФ-400/25М1-00 400 127 300 1492 45,9310х400 78
-01310х477
-07310х497
МРФ-630/25М1-00 630 199 300 2276 70,1425х510 150
-01425х586
-07425х606
МРФ-1000/25М1-00 1000 253 240 3613 89425х510 150
-01425х586
-06425х584
-07425х606
МРФ-1600/М11600255150578089 220

Порядок установки гидромотора МРФ

При распаковке гидромотора МРФ требуется соблюдать особую осторожность с тем, чтобы не повредить тахометр. При транспортировке к месту монтажа необходимо соблюдать все меры предосторожности во избежание повреждений выступающих частей гидромоторов МРФ.
Перед монтажом гидромотор МРФ необходимо расконсервировать.Для расконсервации с наружных поверхностей удалить консервационную смазку бязью по ГОСТ 11680-76, смоченной в бензине-растворителе по ГОСТ 3134-78, или в керосине с последующей протиркой сухой бязью.Консервационную жидкость из внутренней полости гидромотора МРФ удалить через сливное отверстие. Промыть, внутренние полости рабочей жидкостью, класс чистоты которой должен быть не грубее 13 по ГОСТ 17216-71.
На время транспортировки гидромоторов МРФ с электронным тахометром первичный преобразователь может быть снят с мотора и транспортироваться в инндивидуальяой коробке так же, как и показывающий прибор, с целью предохранения приборов от случайных механических повреждений.
Установка штуцера для подвода и отвода рабочей жидкости проводится только с применением прокладок. Рекомендуемые величины условных проходов штуцеров: Ду = 16 мм для входа (выхода) рабочей жидкости. Ду = 10 мм для отвода дренажных утечек из корпуса гидромотора МРФ с рабочим объемом 100, 160. 250, 400 см3;Ду - 20 мм для входа (выхода) рабочей жидкости, Ду - 10 мм для отвода дренажных утечек из корпуса гидромотора с рабочим объемом 630 н 1000 см3 .
Соединение вала гидромотора МРФ с валом нагрузочного устройства должно осуществляться через упругую муфту, предупреждающую возникновение дополнительных осевых и радиальных нагрузок. Допустимое относительное смещение оси гидромотора МРФ и нагрузочного устройства не должно превышать 0,1 мм, а максимальный угол излома осей не более 30'.
Установка гидромотора МРФ должна проводиться с учетом легкого доступа к местам подсоедияенния трубопроводов и с учетом минимальной длины трубопроводов при наименьшем количестве изгибов. В случае применения гнутых нагнетательных трубопроводов необходимо соблюдать следующее:
-- трубопровод должен быть выполнен в виде плавно изогнутой трубы, не имеющей острых углов, создающих дополнительные потери в трубопроводе;
-- радиус изгиба трубопроводов должен быть не менее трех диаметров трубы;
-- овальность трубопроводов напорных линий в местах изгиба не должна превышать 8% его диаметра.
Трубопроводы длиной более 1 м должны иметь промежуточные крепления к установке. Конструкция крепления должна быть такой, чтобы усилия от температурных деформаций не воздействовали на гидромотор.
Трубопроводы для подвода, отвода и дренажа рабочей жидкости подсоединяются с помощью резьбовых соединений. При подгонке трубопроводов к местам их присоединений подсоединительные отверстия гидромоторов МРФ должны быть закрыты марлевыми тампонами во избежание попадания в них грязи. Перед подсоединеннием трубопроводов к гидромотору тампоны удалить.
Окончательно подготовленные для присоединений трубопроводы должны пройти следующие этапы чистки:
-- очистку методом травления;
-- механическую очистку внутренних полостей с помощью протаскивания металлических ершей и батистового тампона;
-- промывку потоком масла со скоростью 4-6 м/с в течение 2 часов (при промывке разрешается трубопроводы соединять в одну цепочку длиной не более 5 м).
После очистки трубопроводы подлежат проверке па герметичность статическим давлением масла (не менее полуторного рабочего давления в течение 5 минут). Просачивание масла не допускается. После проверки на герметичность выходные отверстия трубопроводов должны быть заглушены технологическими пробками или фланцами во избежание попадания грязи.
