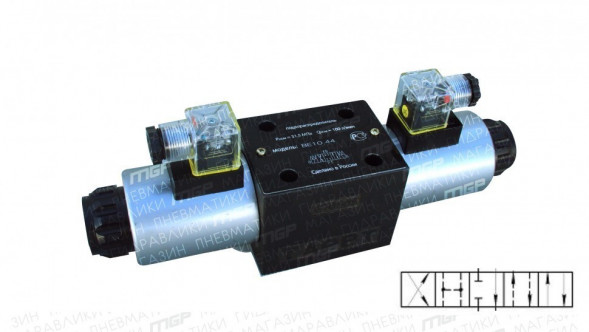

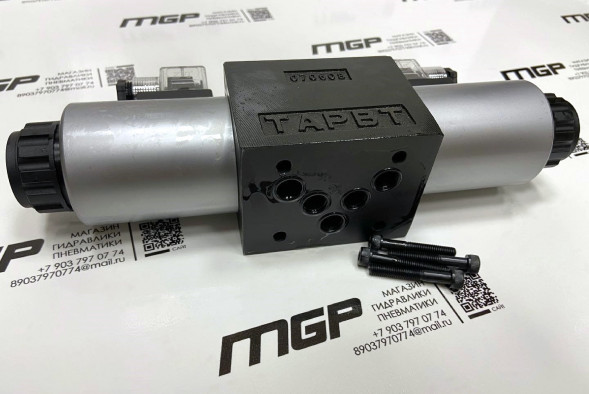

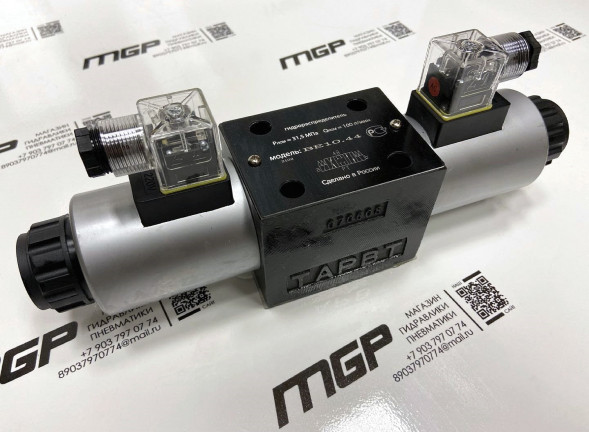

Гидрораспределители ВЕ 10.134 (1РЕ 10.134)

Гидрораспределители ВЕ10.134 Г24 (В110, В220) являются золотниковыми гидрораспределителями с двусторонним электромагнитным управлением (с двумя катушками).

Длина
290 мм
Ширина
110 мм
Вес
6.1 кг
напряжения питания
Г12, Г24, Г48, В110, В220, В380
напряжения питания
Г12Г24Г48В110В220В380
6 100
В наличии
Товар с выбранным набором характеристик недоступен для покупки
Гидрораспределители ВЕ 10.134 (1РЕ 10.134) теперь в вашей корзине покупок

Быстрая доставка

  • Отправка со склада в Москве
  • Доставка по всей России и СНГ
  • Отправка заказов на следующий день
  • Доставка экспресс СДЭК

Оплата

  • По счету для юр.лиц
  • Банковской картой
  • Через кассовый терминал +7%
Оплата
Безналичный или наличный расчет
Доставка
Довозим до терминал г. Зеленоград ТК Деловые линии, Байкал сервис БЕСПЛАТНО
Гарантия
в течении 1 года
Оплата
Наличный и безналичный расчет
Доставка
В любую точку
Москвы и РФ
Гарантии
Один год
Всегда на связи
+7 903 797-07-74

Гидрораспределитель ВЕ10.134 с двухсторонним электромагнитным управлением является золотниковым гидрораспределителем, предназначенным для управления потоком рабочей жидкости в гидравлических системах машин и станочного оборудования. Главным элементом гидрораспределителя ВЕ10.134 является подпружиненный золотник (пружина возвращает его в исходное положение), который, переходя из одной позиции в другую, регулирует подачу рабочей жидкости от нагнетающего устройства к рабочим органам обслуживаемого оборудования.

Для монтажа гидрораспределителя ВЕ10 понадобиться переходная плита Ду-10.


Технические характеристики:

МОДЕЛЬ ВЕ43 ВЕ6 ВЕ10
Условный проход, мм 4 6 10
Макс. поток рабочей жидкости, л/мин 14 80 100
Давление номинальное на входе, кгс/см2 / МПа
Отверстия: P-A-B
250/25 320/32 320/32
Максимальное давление на сливе, МПа
Отверстия: Т
6 16 16
ВЕС кг. 1магнит 1 1.5 4.8
ВЕС кг. 2магнита 1.4 2.2 6.1

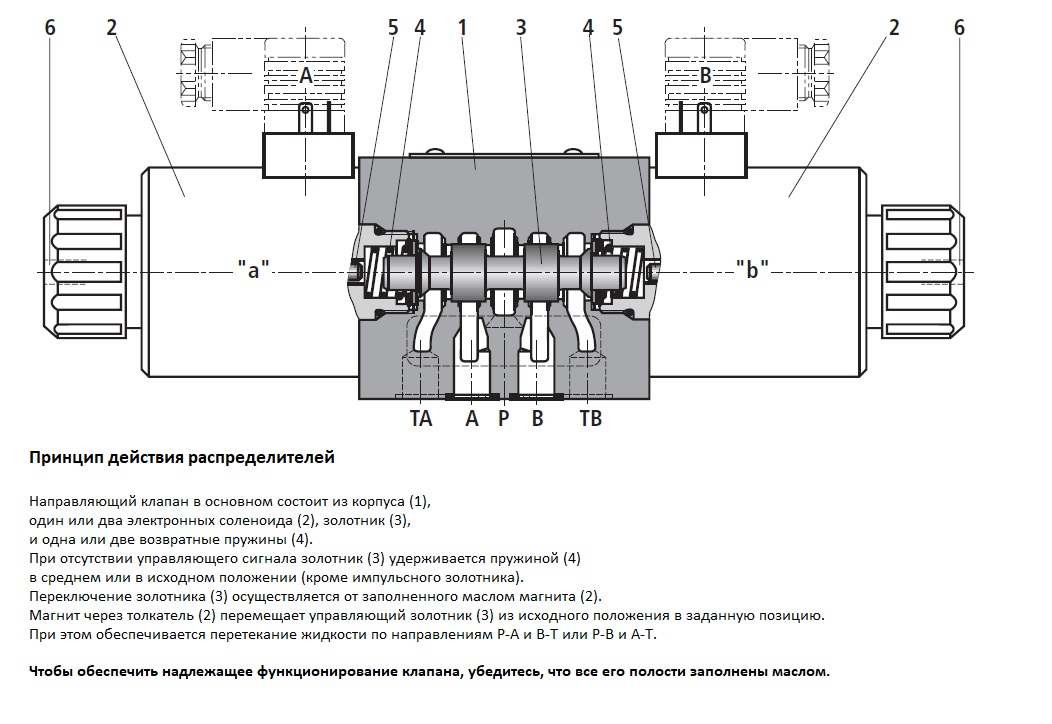

Принцип работы распределителей ВЕ10 с двумя электромагнитами:

Гидрораспределители состоят из корпуса (1), золотника управления (3) одного или двух электромагнитов (2) с возвратными пружинами (4). У четырёхлинейного трёхпозиционного (4/3) ВЕ 10.14, ВЕ 10.24, ВЕ 10.34, ВЕ 10.44, ВЕ 10.64 гидрораспределителя центральная позиция золотника является нейтральной. Для перемещения золотника в рабочее положение (a) и (b) подаётся ток соответственно на электромагниты "a" и "b", при этом сердечник электромагнита воздействует на управляющий золотник (3) через толкатель (5). В результате открываются каналы для прохождения потока и устанавливаются соответствующие связи между каналами A, B, P, T.Если на электромагнит (2) не подаётся электропитание, пружина (4) возвращает золотник управления (3) в нейтральную позицию. Переключение золотника можно осуществит вручную при помощи ручного устройства аварийного управления (кнопка ручного дублирования).

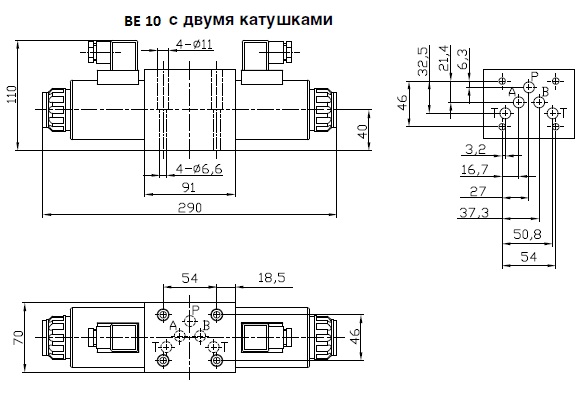

Присоединительные и габаритные размеры в мм. ВЕ10 с двумя электромагнитами:

Схемы для распределения потока жидкости для гидрораспределителя ВЕ10 с двумя электромагнитами:

Таблица аналогов:

MGP

Гидроаппарат

Duplomatic

Atos

Rexroth

Vickers

Parker

Kladivar

Hairisen

Aron

Hanshang

Hoyea

RG

ВЕ10.14

1РЕ10.14

DS5-S2

DKE-1710-X

4WE10H 3X/C*NZ4

DG4V-5-0C-J-VM-IT-6

D3DW2C

KV4/3-5K010-3...

4WE10H

AD5E02C

4DWG10H30

FW-03-3C3

RG-DCE-05-14H

ВЕ10.44

1РЕ10.44

DS5-S1

DKE-1711-X

4WE10E 3X/C*NZ4

DG4V-5-2C-J-VM-IT-6

D3DW1C

KV4/3-5K010-1...

4WE10E

AD5E01C

4DWG10E30

FW-03-2C2

RG-DCE-05-44E

ВЕ10.34

1РЕ10.34

DS5-S3

DKE-1713-X

4WE10J 3X/C*NZ4

DG4V-5-6C-J-VM-IT-6

D3DW4C

KV4/3-5K010-6...

4WE10J

AD5E03C

4DWG10J30

FW-03-2C4

RG-DCE-05-34J

ВЕ10.64

1РЕ10.64

DS5-S4

DKE-1714-X

4WE10G 3X/C*NZ4

DG4V-5-8C-J-VM-IT-6

D3DW8C

KV4/3-5K010-2...

4WE10G

AD5E04C

4DWG10G30

FW-03-2C60

RG-DCE-05-64G

ВЕ10.24

1РЕ10.24

DS5-S10

DKE-1718-X

4WE10M 3X/C*NZ4

DG4V-5-7C-J-VM-IT-6

D3DW6C

-

4WE10M

AD5E05C

4DWG10M30

-

RG-DCE-05-24M

ВЕ10.44А

1РЕ10.44А

DS5-SA1

DKE-1611-X

4WE10EA 3X/CNZ4

DG4V-5-2B-J-VM-IT-6

D3DW1E

KV4/2-5K010-3A...

4WE10EA

AD5E01E

-

-

RG-DCE-05-44A

ВЕ10.64А

1РЕ10.64А

DS5-SA4

DKE-1614-X

4WE10GA 3X/C*NZ4

DG4V-5-8BL-J-VM-IT-6

D3DW9K

KV4/2-5K010-2A...

4WE10GA

AD5E04E

-

-

RG-DCE-05-64AG

ВЕ10.574А

1РЕ10.574А

DS5-TA

DKE-1631/2-X

4WE10D 3X/CNZ4

DG4V-5-2A-J-VM-IT-6

D3DW20B

KV4/2-5KO10-51A...

4WE10D

AD5E16E

4DWG10D30

-

RG-DCE-05-674YA

ВЕ10.574

1РЕ10.574

DS5-TA

DKER-1631/2-X

4WE10С 3X/C*NZ4

DG4V-5-2A-J-VM-IT-6

D3DW20B

-

4WE10C

AD5E16E

-

FW-03-2B2

RG-DCE-05-574C


Приобрести гидрораспределитель ВЕ 10.134 можно прямо на сайте MGP. За подробной информацией обращаться по телефону +7 (495) 797-07-74+7 (903) 797-07-74.
