Угловой фитинг 7622 12-3/8

К сравнению
В избранное

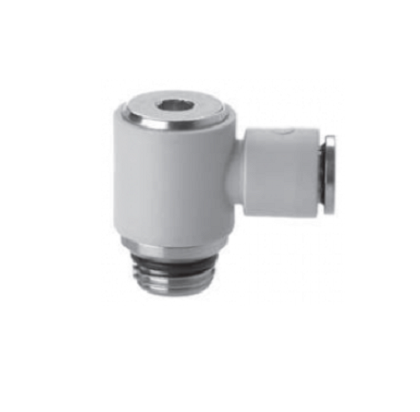

Угловой фитинг 7622 12-3/8
Цанговые фитинги предназначены для фиксации пневматических пластиковых трубок из полиэтилена, полиуретана, полиамида-рилсана, нейлона и других синтетических материалов.
Под трубку
Наружная резьба
Размер под ключ
Предзаказ
0
11

Быстрая доставка

  • Отправка со склада в Москве
  • Доставка по всей России и СНГ
  • Отправка заказов на следующий день
  • Доставка экспресс СДЭК

Оплата

  • По счету для юр.лиц
  • Через СБП
Доставка
Доставка
В любую точку
Москвы и РФ
Оплата
Оплата
Наличный и
безналичный расчет
Гарантии
Гарантии
Один год
Всегда на связи
Всегда на связи
+7 903 797-07-74
Описание
Характеристики

Угловой фитинг 7622 12-3/8 предназначен для фиксации пневматических пластиковых трубок из полиэтилена, полиуретана, полиамида-рилсана, нейлона и других синтетических материалов. Трубка устанавливается в фитинг и извлекается из него одной рукой. Высокая прочность, компактные размеры и установленное уплотнительное кольцо позволяют использовать фитинг угловой 7622 12-3/8  в различных областях машиностроения, включая вакуумные системы. Фитинги могут иметь корпус из ударопрочного технополимера либо из латуни. Многозубчиковый цанговый зажим выполнен из нержавеющей стали и надежно фиксирует трубку в фитинге. Уплотнение трубки и резьбового соединения осуществляется при помощи колец из пербутана.

Угловой фитинг 7622 12-3/8 | трубка и наружная резьба (Резьба-цанга).

Предназначены для подключения пневматической трубки к пневматическим элементам (распределители, клапаны, цилиндры, блоки подготовки воздуха).

Основные технические характеристики:

  • Присоединение: наружная резьба G3/8";
  • Цанговый зажим: под трубку Ø 12 мм;
  • Общая высота: 33,5 мм;
  • Внутренний шестигранник под ключ: 5 мм;
  • Резьба: G - трубная цилиндрическая;
  • Трубки для присоединения: полиэстер, полиамид полиэтилен, полиуретан, PTFE;
  • Рабочее давление: -0,9 ... 16 бар;
  • Рабочая температура: -20 ... +60 C°;
  • Материал корпуса: технополимер;
  • Материал цанги: латунь покрытая никелем;
  • Уплотнительное кольцо: NBR.


Резьба трубная цилиндрическая

Обозначение

Число ниток N
на 1"

Шаг резьбы
S, mm

Наружный диаметр
резьбы, мм

Средний диаметр
резьбы, мм

Внутренний диаметр
резьбы, мм

G1/8"

28

0,907

9,729

9,148

8,567

G1/4"

19

1,337

13,158

12,302

11,446

G3/8"

19

1,337

16,663

15,807

14,951

G1/2"

14

1,814

20,956

19,754

18,632

G3/4"

14

1,814

26,442

25,281

24,119

G7/8"

14

1,814

30,202

29,040

27,878

G1"

11

2,309

33,250

31,771

30,292


Рабочее давление: 0-0,8 МПа;

Присоединительная резьба: M5, М6, 1/8", 1/4", 3/8", 1/2";

Внешний диаметр присоединяемой трубки: 4, 6, 8, 10, 12, 14, 16 мм

Резьбовые металлические фитинги предназначены для соединения различных элементов пневматических систем, различных переходов на внутренние или наружные резьбы с увеличением или уменьшением диаметра.

Приобрести угловой фитинг 7622 12-3/8 можно прямо на сайте MGP. За подробной информацией обращаться по телефону +7 (495) 797-07-74+7 (903) 797-07-74.
