Плита D05P1G (Ду 10, 1-м.) сталь.

Гидравлические плиты для монтажа гидрораспределителей с условным проходом 10 мм. Данные плиты являются универсальными и могут применяться как для отечественного, так и для импортного оборудования.

4 900
В наличии
Плита D05P1G (Ду 10, 1-м.) сталь. теперь в вашей корзине покупок

Быстрая доставка

  • Отправка со склада в Москве
  • Доставка по всей России и СНГ
  • Отправка заказов на следующий день
  • Доставка экспресс СДЭК

Оплата

  • По счету для юр.лиц
  • Банковской картой
  • Через кассовый терминал +7%
Оплата
Безналичный или наличный расчет
Доставка
Довозим до терминал г. Зеленоград ТК Деловые линии, Байкал сервис БЕСПЛАТНО
Гарантия
в течении 1 года
Оплата
Наличный и безналичный расчет
Доставка
В любую точку
Москвы и РФ
Гарантии
Один год
Всегда на связи
+7 903 797-07-74

Гидравлические многоместные плиты D05P2G предназначены для любых золотниковых гидрораспределителей с условным проходом Ду-10 мм., с креплением по стандарту CETOP 5. Монтажная гидроплита позволяют экономить пространство и сократить время на монтаже гидооборудования.

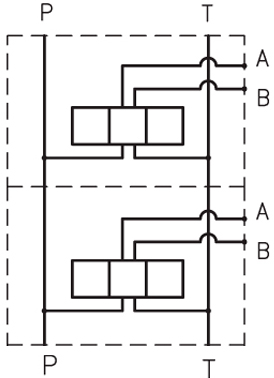

Гидравлическая схема:

BA214/2 ATOS CETOP3 плита монтажная

Материал корпуса: сталь
Максимальное рабочее давление: 350 бар (35 МПа).
Присоединительные порты с боковой стороны.

Резьбовые присоединительные отверстия:
А-B = G1/2" BSP
P-Т = G3/4" BSP

Гидравлическая монтажная плита CETOP 05 (05P*G) Ду-10 для 4WE10, ВЕ10, 1Р10 и т.д.

Длина плиты зависит от количества позиций, как показано в таблице.

Резьба трубная коническая, R (BSP)Трубная коническая резьба, применяемая в конических резьбовых соединениях,а также в соединениях наружной конической резьбы с внутренней цилиндрической резьбой по ГОСТ 6357-81. Основана на резьбе BSW (англ. British Standard Whitworth) и совместима с резьбой BSP (англ. British standard pipe tapered thread), именуемаяBSPT (уплотнение достигается за счет смятия резьбы в месте резьбового соединения при ввёртывании штуцера).

Дюймовая резьба с конусностью 1:16 (угол конуса φ=3°34'48"). Угол профиля при вершине 55°.
Условное обозначение: буква R для наружной резьбы и Rc для внутренней (ГОСТ 6211-81. Основные нормы взаимозаменяемости. Резьба трубная коническая.), числовое значение номинального диаметра резьбы в дюймах (inch), буквы LH для левой резьбы. Например, резьба с номинальным диаметром 1 1/4 - обозначается как R 1 1/4.
Обозначение размера резьбы, шаги и номинальные значения наружного, среднего и внутреннего диаметров резьбы трубной конической (R), мм
