Фильтра гидравлические
1 | Погружной всасывающий сетчатый фильтр | WU |
2 | Байпасный клапан | пропустить = без клапана I = с байпасным клапанов |
3 | Пропускная способность фильтра | 16 = 16 л/мин 25 = 25 л/мин 40 = 40 л/мин 63 = 63 л/мин 100 = 100 л/мин 160 = 160 л/мин 225 = 225 л/мин |
4 | Тонкость фильтрации | 80 = 80 мкм 100 = 100 мкм 180 = 180 мкм |
5 | Способ монтажа | G = отверстие с резьбой BSPT M = отверстие с метрической резьбой |
6 | Размер резьбы | G: 3/8" 1/2" 3/4" 1 1/4" 1 1/2" 2" M: 18x1,5 22x1,5 27x2 33x2 42x2 48x2 |

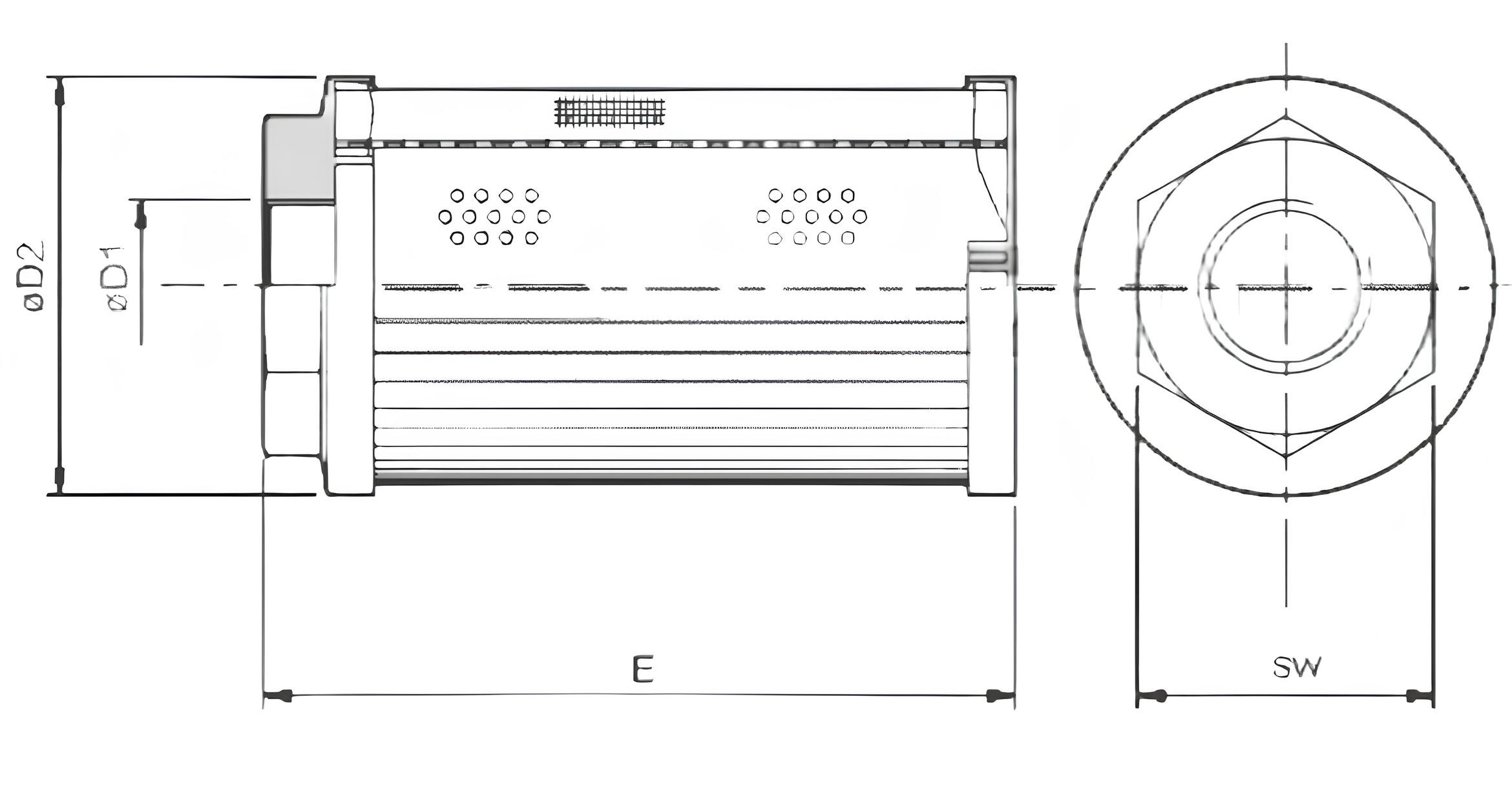

Код фильтра | Номинальный | Размеры, мм |
||
D1 |
D2 |
E |
||
WU-16-80-G3/8" |
16 |
G3/8" |
35 |
84 |
WU-16-80-M18x1,5 |
16 |
M18x1,5 |
35 |
84 |
WU-25-80-G1/2" |
25 |
G1/2" |
43 |
104 |
WU-25-80-M22x1,5 |
25 |
M22x1,5 |
43 |
104 |
WU-40-80-G3/4" |
40 |
G3/4" |
43 |
124 |
WU-40-80-M27x2 |
40 |
M27x2 |
43 |
124 |
WU-63-80-G3/4" |
63 |
G3/4" |
70 |
103 |
WU-63-80-M33x2 |
63 |
M33x2 |
70 |
103 |
WU-100-80-G3/4" |
63 |
G3/4" |
70 |
153 |
WU-100-80-M42x2 |
100 |
M42x2 |
70 |
153 |
WU-100-80-G1 1/4" |
100 |
G1 1/4" |
70 |
153 |
WU-160-80-G1 1/2" |
160 |
G1 1/2" |
82 |
200 |
WU-160-80-M48x2 |
160 |
M48x2 |
82 |
200 |
WU-225-80-G2" |
225 |
G2" |
150 |
165 |
Фильтры WU (WU-I) являются практически полными аналогами и могут устанавливаться взамен фильтров других производителей.
Например:
Фильтр WU-63-80-G3/4" = SP64A-34-GR90 = STR065-2-S-G1-M90 = FAM008MNB4
Фильтр WU-I-63-80-G3/4" = SP64A-34-GR90V = STR065-2-B-G1-M90 = FAM008MNB4B
Фильтр WU-100-80-G3/4* = 20-80 = STR070-3-S-G1-M90 = FAM011MNB4
Фильтр WU-I-100-80-G3/4" = 20-80-2 = STR070-3-B-G1-M90 = FAM011MNB4B
Фильтр WU-I-100-180-G3/4" = 20-160-2 = FI3.20MD5V
Фильтр WU-160-80-G1 1/2" = 40-80 = STR086-3-S-G1-M90 = SP86B-112-GR90
Фильтр WU-I-160-80-G1 1/2" = 40-80-2 = STR086-3-B-G1-M90 = SP86B-112-GR90V
Фильтр WU-I-160-180-G1 1/2" = 40-160-2 = STR086-3-B-G1-M250 = SP86B-112-GR250
