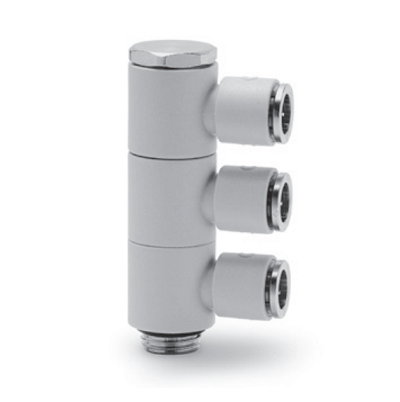

Фитинг трехуровневый 7612 03-8-1/4

Фитинг трехуровневый 7612 03-8-1/4 предназначен для фиксации пневматических пластиковых трубок из полиэтилена, полиуретана, полиамида-рилсана, нейлона и других синтетических материалов. Трубка устанавливается в фитинг и извлекается из него одной рукой. Высокая прочность, компактные размеры и установленное уплотнительное кольцо позволяют использовать фитинг трехуровневый 7612 03-8-1/4  в различных областях машиностроения, включая вакуумные системы. Фитинги могут иметь корпус из ударопрочного технополимера либо из латуни. Многозубчиковый цанговый зажим выполнен из нержавеющей стали и надежно фиксирует трубку в фитинге. Уплотнение трубки и резьбового соединения осуществляется при помощи колец из пербутана.

Фитинг трехуровневый 7612 03-8-1/4 | три трубки одинакового диаметра и наружная резьба (Резьба-цанга).

Предназначены для подключения пневматической трубки к пневматическим элементам (распределители, клапаны, цилиндры, блоки подготовки воздуха).

Основные технические характеристики:

• Присоединение: наружная резьба G1/4";
• Цанговые зажимы: под трубку Ø 8 мм;
• Общая высота: 64,5 мм;
• Наружный шестигранник под ключ: 17 мм;
• Резьба: G - трубная цилиндрическая;
• Трубки для присоединения: полиэстер, полиамид полиэтилен, полиуретан, PTFE;
• Рабочее давление: -0,9 ... 16 бар;
• Рабочая температура: -20 ... +60 C°;
• Материал корпуса: технополимер;
• Материал цанги: латунь покрытая никелем;
• Уплотнительное кольцо: NBR.

Рабочее давление: 0-0,8 МПа;

Присоединительная резьба: M5, М6, 1/8", 1/4", 3/8", 1/2";

Внешний диаметр присоединяемой трубки: 4, 6, 8, 10, 12, 14, 16 мм

Резьбовые металлические фитинги предназначены для соединения различных элементов пневматических систем, различных переходов на внутренние или наружные резьбы с увеличением или уменьшением диаметра.

Приобрести фитинг трехуровневый 7612 03-8-1/4 можно прямо на сайте MGP. За подробной информацией обращаться по телефону +7 (495) 797-07-74, +7 (903) 797-07-74.
