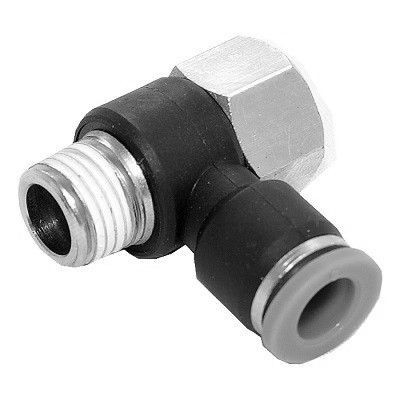

Фитинг-угловой PH6-04

Цанговые фитинги предназначены для фиксации пневматических пластиковых трубок из полиэтилена, полиуретана, полиамида-рилсана, нейлона и других синтетических материалов.

Под трубку
6мм
Наружная резьба
1/2"
0 Р
В наличии
Фитинг-угловой PH6-04 теперь в вашей корзине покупок

Быстрая доставка

  • Отправка со склада в Москве
  • Доставка по всей России и СНГ
  • Отправка заказов на следующий день
  • Доставка экспресс EMS и СДЭК

Оплата

  • По счету для юр.лиц
  • Банковской картой
Оплата
Безналичный или наличный расчет
Доставка
Довозим до терминал ТК Деловые линии и ТК Байкал сервис БЕСПЛАТНО
Гарантия
в течении 1 года
Оплата
Наличный и безналичный расчет
Доставка
В любую точку
Москвы и РФ
Гарантии
Один год
Всегда на связи
+7 903 797-07-74
Цанговый фитинг PH6-04 предназначен для фиксации пневматических пластиковых трубок из полиэтилена, полиуретана, полиамида-рилсана, нейлона и других синтетических материалов. Трубка устанавливается в фитинг и извлекается из него одной рукой.Высокая прочность, компактные размеры и...

Цанговый фитинг PH6-04 предназначен для фиксации пневматических пластиковых трубок из полиэтилена, полиуретана, полиамида-рилсана, нейлона и других синтетических материалов. Трубка устанавливается в фитинг и извлекается из него одной рукой.Высокая прочность, компактные размеры и установленное уплотнительное кольцо позволяют использовать фитинг PH6-04 в различных областях машиностроения, включая вакуумные системы. Фитинги могут иметь корпус из ударопрочного технополимера либо из латуни. Многозубчиковый цанговый зажим выполнен из нержавеющей стали и надежно фиксирует трубку в фитинге. Уплотнение трубки и резьбового соединения осуществляется при помощи колец из пербутана.

Цанговые фитинги серий (резьба-цанга)

PC, PCF, PMF – прямой цанговый фитинг,
PB, PD – тройник-разветвитель цанговый Т-образный,
PX – тройник-разветвитель цанговый Y-образный,
PH, PL, PLL – угловой цанговый фитинг,
HVFS – фитинг цанговый с отсечным краном,
PHF– угловой фитинг, резьба-цанга,
PKB – разветвитель Т-образный, резьба - цанга (4трубки).

Фитинг-угловой PH6-04 | трубка и наружная резьба (Резьба-цанга).

Предназначены для подключения пневматической трубки к пневматическим элементам (распределители, клапаны, цилиндры, блоки подготовки воздуха).

Материал: пластик


Резьба трубная цилиндрическая

Обозначение

Число ниток N
на 1"

Шаг резьбы
S, mm

Наружный диаметр
резьбы, мм

Средний диаметр
резьбы, мм

Внутренний диаметр
резьбы, мм

G1/8"

28

0,907

9,729

9,148

8,567

G1/4"

19

1,337

13,158

12,302

11,446

G3/8"

19

1,337

16,663

15,807

14,951

G1/2"

14

1,814

20,956

19,754

18,632

G3/4"

14

1,814

26,442

25,281

24,119

G7/8"

14

1,814

30,202

29,040

27,878

G1"

11

2,309

33,250

31,771

30,292


Рабочее давление: 0-0,8 МПа;

Присоединительная резьба: M5, М6, 1/8", 1/4", 3/8", 1/2";

Внешний диаметр присоединяемой трубки: 4, 6, 8, 10, 12, 14, 16 мм

Резьбовые металлические фитинги предназначены для соединения различных элементов пневматических систем, различных переходов на внутренние или наружные резьбы с увеличением или уменьшением диаметра.

Приобрести цанговый фитинг PH6-04 можно прямо на сайте MGP. За подробной информацией обращаться по телефону +7 (495) 797-07-74+7 (903) 797-07-74.
