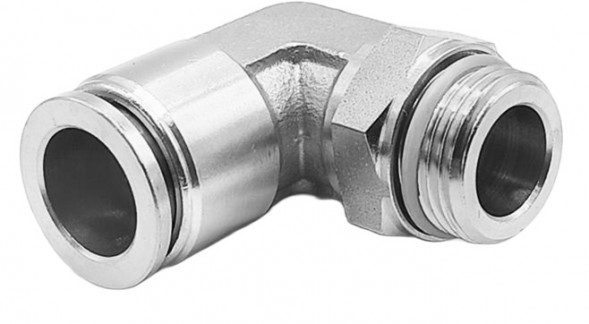

Фитинг угловой PL06S-01 — прочное соединение под углом 90° для трубки 6 мм
Фитинг угловой PL06S-01 используется для надёжного соединения пневматической трубки диаметром 6 мм с резьбовым выходом 1/8" под углом 90°. Корпус выполнен из нержавеющей стали SS316 — это гарантия устойчивости к коррозии, высоким температурам и перепадам давления.
Компактная конструкция позволяет устанавливать фитинг в ограниченном пространстве, а быстрозажимной механизм обеспечивает удобство монтажа без использования инструментов.
Технические характеристики:
Подключение: трубка Ø6 мм ↔ наружная резьба 1/8" (угол 90°);
Материал: нержавеющая сталь SS316;
Рабочая среда: сжатый воздух;
Рабочее давление: от -0,95 до 1,6 МПа;
Рабочая температура: от -20 до +150˚С.
Резьба трубная цилиндрическая |
|||||
Обозначение |
Число ниток N |
Шаг резьбы |
Наружный диаметр |
Средний диаметр |
Внутренний диаметр |
G1/8" |
28 |
0,907 |
9,729 |
9,148 |
8,567 |
G1/4" |
19 |
1,337 |
13,158 |
12,302 |
11,446 |
G3/8" |
19 |
1,337 |
16,663 |
15,807 |
14,951 |
G1/2" |
14 |
1,814 |
20,956 |
19,754 |
18,632 |
G3/4" |
14 |
1,814 |
26,442 |
25,281 |
24,119 |
G7/8" |
14 |
1,814 |
30,202 |
29,040 |
27,878 |
G1" |
11 |
2,309 |
33,250 |
31,771 |
30,292 |
Предназначены для подключения пневматической трубки к пневматическим элементам (распределители, клапаны, цилиндры, блоки подготовки воздуха).
Приобрести Фитинг угловой PL06S-01 можно прямо на сайте MGP. За подробной информацией обращаться по телефону +7 (495) 797-07-74, +7 (903) 797-07-74.
Характеристики
Под трубку
6мм
Наружная резьба
1/8"
Материал
нержавеющая сталь SS316
