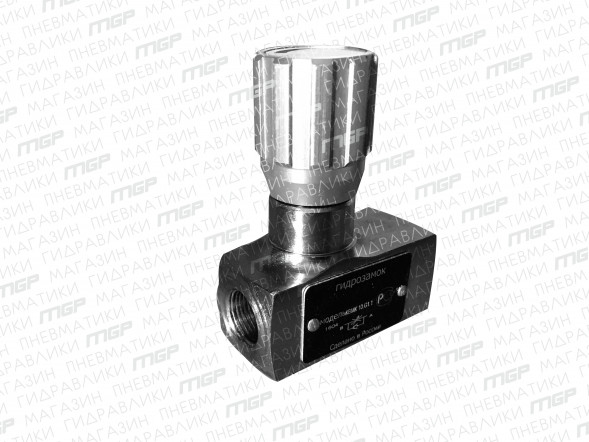

Гидродроссель DV 8

Описание дросселей DV-8 аналог FT-257/2-14

Дроссель типа DV предназначен для точной регулировки расхода масла или для перекрытия потока.

- монтаж на трубопроводе, монтаж на панели;
- резьбовое подключение (трубная (BSP) или коническая (NPT) резьба);
- цветная шкала обеспечивает возможность повторения настройки;
- материал: сталь, латунь, нержавеющая сталь;
- возможность исполнения со штоком с мелкой резьбой.

Диаметр условного прохода: от 6 до 40
Рабочее давление: до 350 бар (35,0 МПа)
Расход рабочей жидкости: до 600 л/мин.

Конструкция дросселей (вентилей) DV и DRV

Основными деталями конструкции являются корпус (1), регулирующая рукоятка (2) и шток (5).
При повороте регулирующей рукоятки (2) влево шток (5) с дроссельной иглой (7) увеличивает проходное сечение (6) до максимума.
При повороте регулирующей рукоятки (2) вправо шток (5) с дроссельной иглой (7) уменьшает проходное сечение (6) до полного перекрытия потока. Цветная шкала (8), связанная со штоком, позволяет повторять установку.Площадь цветного треугольника (9) показывает степень открытия проходного сечения (чем больше площадь треугольника, тем больше открытие).
Положение рукоятки фиксируется винтом.

DV

-

08

-

S

-

1

-

10

-

M

-

K1

-

*

Дополнительные данные в тексте

без обозначения = Трубная резьба по ISO 228/1
5 = Коническая резьба

M = Уплотнения NBR для минеральных масел (HL, HLP) по DIN 51 524
V = Уплотнения FPM для эфира фосфорной кислоты (HFD-R)

Серия от 10 до 19 (взаимозаменимы по размерам)

1 = стальной
2 = латунный
3 = из нержавеющей стали

- = для монтажа на трубопроводе
S = для монтажа на панели

DV = дроссель

ПАРАМЕТР

Наименование дросселя

DV-06

DV-08

DV-10

DV-12

DV-16

DV-20

DV-25

DV-30

DV-40

Рабочее положение

Любое

Масса, кг

DV

0,12

0,25

0,40

0,7

1,2

2,1

2,8

3,5

5,5

Максимальное рабочее давление

сталь

350 бар (35 МПа)

латунь

150 бар (15 МПа)

нерж. сталь

350 бар (35 МПа)

Давление открытия обратного клапана, бар

0,5 (другие значения - по заказу)

Номинальный расход

смотреть характеристики

Рабочая жидкость

минеральное масло (HL, HLP) по DIN 51 524 эфир фосфорной кислоты (HFD-R)

Диапазон температур рабочей жидкости

от -20 до +100 °C

Диапазон вязкости

от 2,8 до 500 сСт (мм²/с)

Чистота рабочей жидкости

Допустимая загрязненность рабочей жидкости класс 9 по NAS 1638. Мы рекомендуем фильтр с минимальным параметром фильтрации β ≥ 75

Размер

⌊ B

Ø D1

Ø D1

D3

D4

H1

H2

H3

L1

L2

трубн.

конич.

DV

DRV

DV

DRV

DV

DRV

DV

DRV

DV / DRV-06

16

13

24

1/8" BSP

1/8" NPT

Pg 7

8

50

55

19

26

38

45

DV / DRV-08

25

19

29

1/4" BSP

1/4" NPT

Pg 11

12.5

65

72

24

33.5

48

55

DV / DRV-10

30

19

29

3/8" BSP

3/8" NPT

Pg 11

15

67

74

29

41

58

65

DV / DRV-12

35

23

38

1/2" BSP

1/2" NPT

Pg 16

17.5

82

92

34

44

68

73

DV / DRV-16

45

23

38

3/4" BSP

3/4" NPT

Pg 16

22.5

96

106

39

57

78

88

DV / DRV-20

50

38

49

1" BSP

1" NPT

Pg 29

25

128

145

54

77

108

107

DV / DRV-25

60

38

49

1/4" BSP

1/4" NPT

Pg 29

30

133

150

54

93

108

143

DV / DRV-30

70

38

49

1/2" BSP

1/2" NPT

Pg 29

35

138

142

155

159

54

108

108

143

DV / DRV-40

90

38

49

2" BSP

2" NPT

Pg 29

45

148

165

65

130

180

165
