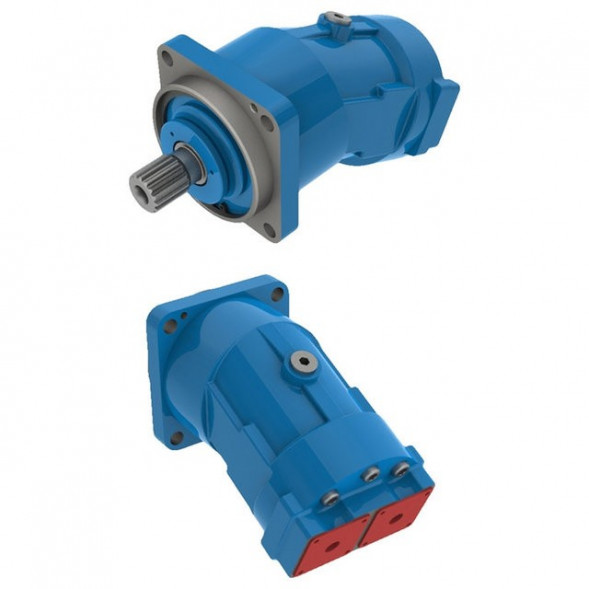

Гидронасос 310.2.28.03.05
Рабочая жидкость, нагнетаемая из гидросистемы, через отверстие (А или В) в крышке 17 (рисунок 2) и через паз распределителя 14 поступает в блок цилиндров 13 и приводит в движение поршни 11. Поршни передают уси-лие на сферический шарнир 10. Так как оси вала 1 и блока цилиндров 13 находятся под углом, сила в шарнире 10 раскладывается на осевую и тан-генциальную составляющие.
Быстрая доставка
- Отправка со склада в Москве
- Доставка по всей России и СНГ
- Отправка заказов на следующий день
- Доставка экспресс СДЭК
Оплата
- По счету для юр.лиц
- Банковской картой
- Через кассовый терминал +7%
Москвы и РФ
Осевая нагрузка воспринимается радиально-упорными подшипниками 6 и 8, а тангенциальная создает крутящий момент на валу гидромотора. Величина момента и частота вращения вала гидромотора определяются рабочим объемом гидромотора, давлением и количеством подводимой рабочей жидкости.
- 1 — для насоса правого вращения или гидромотора левого вращения (подвод В под давлением)
- 2 — для привода реверсивного
- 3 — для насоса левого вращения или гидромотора правого вращения (подвод А под давлением)
Примечание: Допускается отклонение от оптимального угла установки зубчатой передачи ±45°С.
Выбор иного угла установки передачи необходимо согласовать с изготовителем.
Расконсервацию производить не более чем за 12 ч до установки изделия на машину. Перед монтажом гидромашины удалить консервант с наружных поверхностей, снять транспортные заглушки и слить жидкость из внутренних полостей, повернув вал на 2-3 оборота.
Соединение вала гидромашины с валом приводного или приводимого устройства должно осуществляться через упругую муфту в соответствии с ГОСТ 21424-75.
Использование устройства других типов, передающих крутящий момент, допускается после согласования с изготовителем.
Муфту (шестерню или шкив) следует насаживать только с помощью и резьбового отверстия в приводном валу. Запрещается насаживать муфту ударами. Производя осевую затяжку и контровку болта, необходимо выдержать размеры, указанные на рисунке:
При открытом монтаже вала гидромашины рекомендуется дополнительная защита манжетного уплотнения от попадания грязи и пыли.
Дренажную полость нерегулируемого гидромотора следует соединить с линией дренажа гидросистемы. При этом гидромотор может быть установлен в любом положении, но так чтобы дренажная полость была заполнена рабочей жидкостью.
