Описание
Характеристики

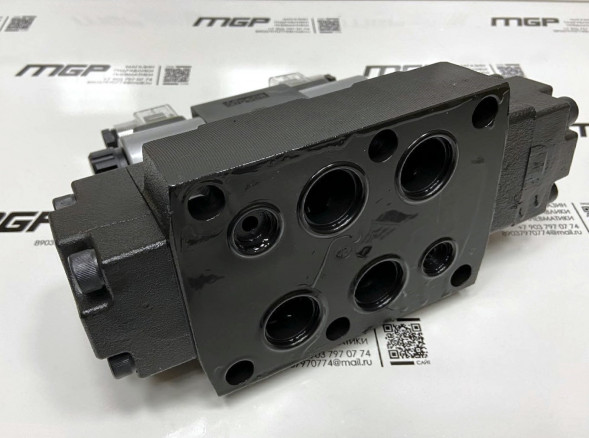

Гидрораспределитель 1Р203АЛ-2-64 золотникового типа с электрогидравлическим управлением на В220, В110 переменного и Г12, Г24 постоянного тока, с различными гидравлическими схемами 14, 24, 44, 64, и 574 исполнений, предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах. Применяются в горной промышленности и станочной гидравлике. Гидрораспределители работают на минеральных маслах с номинальной тонкостью фильтрации 25 мкм (класс чистоты не ниже 13 по ГОСТ17261-71, кинематической вязкостью от 10 до 380 сСт (мм2/с) и температуре окружающей среды от -40 до +45 °С.
Габариты
Большого корпуса: ш117,д305,в174 мм
Малого корпуса: ш114,5,д262,в163 мм
В гидрораспределителях 1Р203 АЕ, 1Р203 АЛ, 1Р203 БЕ, 1Р203 БЛ (номинальное давление 32 Мпа) и гидрораспределителях 1Р202АЕ, 1Р202АЛ, 1Р202БЕ, 1Р202БЛ (номинальное давление 20 Мпа) электрогидравлическое управление осуществляется при помощи пилотов с Dy = 6 мм (гидрораспределители ВЕ6).
Технические характеристики:
| Характеристика |
1РН203 |
| Рабочее давление, макс. порты P,А,В, Мпа |
28 |
| Рабочее давление, макс. Порт Т, Мпа |
10 |
| Рабочее давление, макс. Порт Y, Мпа |
10 |
| Минимальное давление управления, Мпа |
1,3 |
| Рабочая жидкость |
минеральное масло, эфир фосфор. Кислоты |
| Температура рабочей жидкости |
-20С-70С |
| Вязкость, мм2/с |
2,8-380 |
| Защита |
IP65 |
| Масса с одним соленоидом, кг |
17,6 |
| Масса с двумя соленоидами, кг |
18 |
| Масса 1РН203 |
16,5 |
| Требование к чистоте рабочей жидкости |
Не ниже девятого класса по NAS1638 |
У Гидрораспределителей 1Р203 есть четыре варианта управления и слива управляющего золотника (смотреть таблицу):
| Yuken |
Rexroth |
ГОСТ |
Усл.обозначение |
| - |
- |
АЛ1 |
подвод от независимого потока, слив независимый |
| X |
T |
АЛ2 |
подвод от независимого потока, слив соединен с общим сливом |
| Y |
E |
АЛ3 |
подвод от основного потока, слив независимый |
| XY |
ET |
АЛ4 |
подвод от основного потока, слив соединен с общим сливом |
Габаритные и присоединительные размеры гидрораспределителей 1Р203:
Приобрести гидрораспределитель 1Р203АЛ-2-64 можно прямо на сайте MGP. За подробной информацией обращаться по телефону +7 (495) 797-07-74, +7 (903) 797-07-74.
Характеристики
Длина
305 мм
Ширина
117 мм
Высота
174 мм
Вес
18.2 кг
напряжения питания
Г12
