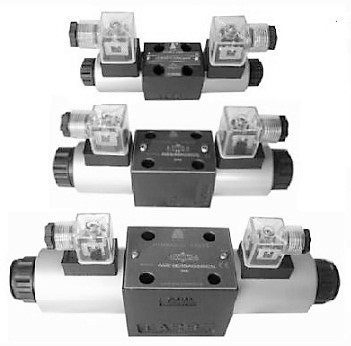

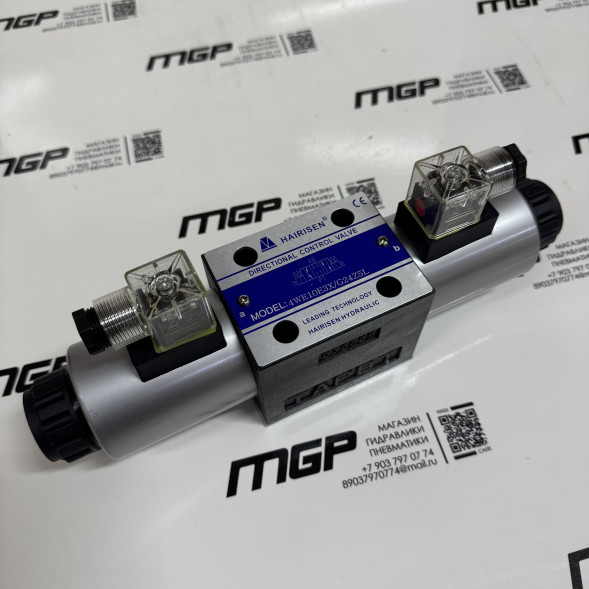

4WE10D OF гидрораспределители золотниковые с элек. управлением

Направляющие клапаны (гидрораспределители) типа 4WE10D OF - электромагнитные клапаны с направленным золотником. Они контролируют пуск, остановку и направление потока . Эти электромагнитные клапана в основном состоят из корпуса; с одной или двумя катушками. Разный набор катушек возможен при изменении напряжения (постоянного и переменного тока) и электрического соединения. Скорость потока и давления от (80 л/мин до 120 л/мин и от 160 бар до 350 бар) охватывает широкий диапазон применений.Монтаж данных распределителей осуществляется на плиты типа D05SPS(B) или на многоместные.

Особенности:
Размер 10
Для стыкового монтажа:
Схема переноса в соответствии с ISO 4401.
Клапана (соленоиды) катушки переменного или постоянного тока.
Клапана (соленоиды) со съемной катушкой.

Присоединительные и габаритные размеры 4WE10D OF

Принцип действия распределителей:

Направляющий клапан в основном состоит из:

1. корпуса
2. один или два электронных соленоида
3. золотник
4. одна или две возвратные пружины
5. толкатель
6. дополнительное ручное управление

В отключенном состоянии золотник удерживается возвратной пружиной. в исходном положении.Золотник приводится в действие работающим в масле магнитом. Сила от магнита передается с помощью толкателя на золотник и перемещает его из нейтральной позиции в нужное конечное положение.При этом обеспечивается перетекание жидкости по направлениям Р-А и В-Т или Р-В и А-Т.

Чтобы обеспечить надлежащее функционирование клапана, убедитесь, что все его полости заполнены маслом.
