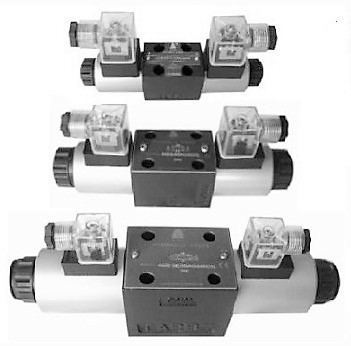

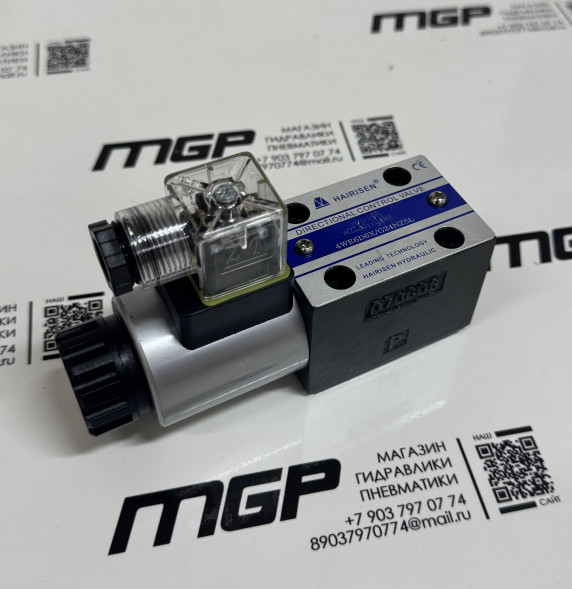

4WE6C гидрораспределители золотниковые с элек. управлением

Направляющие клапаны (гидрораспределители) типа 4WE6C - электромагнитные клапаны с направленным золотником. Они контролируют пуск, остановку и направление потока. Эти электромагнитные клапана в основном состоят из корпуса с одной или двумя катушками. Разный набор катушек возможен при изменении напряжения (постоянного и переменного тока) и электрического соединения. Скорость потока и давления от (60 л/мин до 80 л/мин и от 160 бар до 350 бар) охватывает широкий диапазон применений.Монтаж данных распределителей осуществляется на плиты типа D03SPS(B) или на многоместные.

Особенности:
Размер 6
Для стыкового монтажа:
Схема переноса в соответствии с ISO 4401.
Клапана (соленоиды) переменного или постоянного тока.
Клапана (соленоиды) со съемной катушкой.

Присоединительные и габаритные размеры 4WE6C

Принцип действия распределителей:

Направляющий клапан в основном состоит из:

1 - корпуса

2 - один или два электронных соленоида

3 - золотник

4 - одна или две возвратные пружины

5 - толкатель

6 - дополнительное ручное управление

В отключенном состоянии золотник удерживается возвратной пружиной в исходном положении.

Золотник приводится в действие работающим в масле магнитом. Сила от магнита передается с помощью толкателя на золотник и перемещает его из нейтральной позиции в нужное конечное положение.Это обеспечивает необходимое направление потока Р-А и В-Т или Р-В и А-Т.После отключения магнита золотник перемещается при помощи возвратной пружины в свое исходное положение.Дополнительное ручное управление позволяет управлять золоником без активации электромагнита.

Чтобы обеспечить надлежащее функционирование клапана, убедитесь, что все его полости заполнены маслом.
