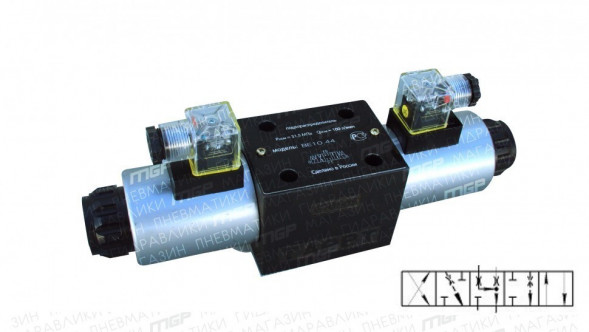

Гидрораспределители ВЕ 10.84 (1РЕ 10.84)

Гидрораспределители ВЕ10 с двухсторонним электромагнитным управлением ВЕ10 14 Г24 (В110, В220), ВЕ10 24 Г24 (В110, В220), ВЕ10 34 Г24 (В110, В220), ВЕ10 44 Г24 (В110, В220), ВЕ10 64 Г24 (В110, В220)

напряжения питания
Г12, Г24, Г48, В110, В220, В380
напряжения питания
Г12Г24Г48В110В220В380
5 200 Р
В наличии
Товар с выбранным набором характеристик недоступен для покупки
Гидрораспределители ВЕ 10.84 (1РЕ 10.84) теперь в вашей корзине покупок

Быстрая доставка

  • Отправка со склада в Москве
  • Доставка по всей России и СНГ
  • Отправка заказов на следующий день
  • Доставка экспресс EMS и СДЭК

Оплата

  • По счету для юр.лиц
  • Банковской картой
Оплата
Безналичный или наличный расчет
Доставка
Довозим до терминал ТК Деловые линии и ТК Байкал сервис БЕСПЛАТНО
Гарантия
в течении 1 года
Оплата
Наличный и безналичный расчет
Достава
В любую точку
Москвы и РФ
Гарантии
Один год
Всегда на связи
+7 903 797-07-74
Гидрораспределители ВЕ10 с двухсторонним электромагнитным управлением Гидрораспределители ВЕ10 14 Г24 (В110, В220), ВЕ10 24 Г24 (В110, В220), ВЕ10 34 Г24 (В110, В220), ВЕ10 44 Г24 (В110, В220), ВЕ10 64 Г24 (В110, В220) с условным проходом 10 мм являются золотниковыми гидрораспределителями...

Гидрораспределители ВЕ10 с двухсторонним электромагнитным управлением
Гидрораспределители ВЕ10 14 Г24 (В110, В220), ВЕ10 24 Г24 (В110, В220), ВЕ10 34 Г24 (В110, В220), ВЕ10 44 Г24 (В110, В220), ВЕ10 64 Г24 (В110, В220) с условным проходом 10 мм являются золотниковыми гидрораспределителями с двухсторонним электромагнитным управлением (с двумя катушками).



Технические характеристики

МОДЕЛЬ ВЕ43 ВЕ6 ВЕ10
Условный проход, мм 4 6 10
Макс.поток рабочей жидкости, л/мин 14 80 100
Давление номинальное на входе, кгс/см2 / МПа
Отверстия: P-A-B
250/25 320/32 320/32
Максимальное давление на сливе, МПа
Отверстия: Т
6 16 16
ВЕС кг. 1магнит 1 1.5 4.8
ВЕС кг. 2магнита 1.4 2.2 6.1

Принцип работы распределителей ВЕ10 с двумя электромагнитами

Гидрораспределители состоят из корпуса (1), золотника управления (3) одного или двух электромагнитов (2) с возвратными пружинами (4). У четырёхлинейного трёхпозиционного (4/3) ВЕ 10.14, ВЕ 10.24, ВЕ 10.34, ВЕ 10.44, ВЕ 10.64 гидрорапрседелителя центральная позиция золотника является нейтральной. Для перемещения золотника в рабочее положение (a) и (b) подаётся ток соответственно на электромагниты "a" и "b", при этом сердечник электромагнита воздействует на управляющий золотник (3) через толкатель (5). В результате открываются каналы для прохождения потока и устанавливаются соответствующие связи между каналами A, B, P, T.Если на электромагнит (2) не подаётся электропитание, пружина (4) возвращает золотник управления (3) в нейтральную позицию. Переключение золотника можно осуществит вручную при помощи ручного устройства аварийного управления (кнопка ручного дублирования).

Присоединительные и габаритные размеры в мм. ВЕ10 с двумя электромагнитами

Схемы для распределения потока жидкости для гидрораспределителя ВЕ10 с двумя электромагнитами


напряжения питания
Г12, Г24, Г48, В110, В220, В380
