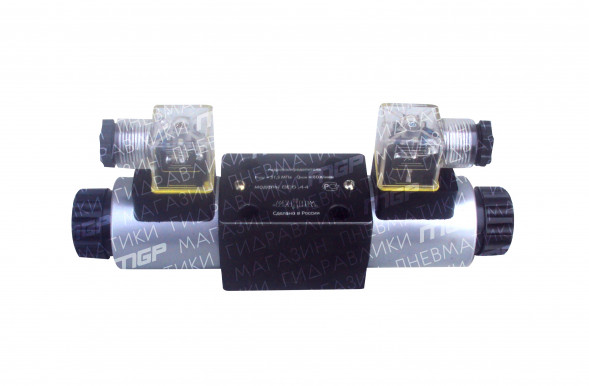

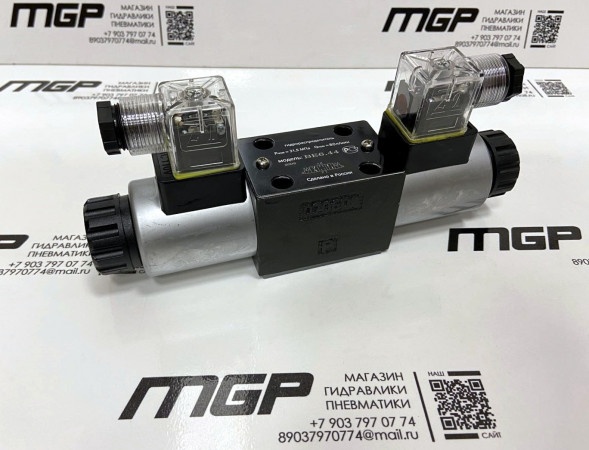

Гидрораспределители ВЕ 6.14 (1РЕ 6.14)

Гидрораспределители ВЕ6 с двухсторонним электромагнитным управлением ВЕ6 14 Г24 (В110, В220), ВЕ6 24 Г24 (В110, В220), ВЕ6 34 Г24 (В110, В220), ВЕ6 44 Г24 (В110, В220), ВЕ6 64 Г24 (В110, В220)

напряжения питания
Г12, Г24, Г48, В110, В220, В380
напряжения питания
Г12Г24Г48В110В220В380
3 200 Р
В наличии
Товар с выбранным набором характеристик недоступен для покупки
Гидрораспределители ВЕ 6.14 (1РЕ 6.14) теперь в вашей корзине покупок

Быстрая доставка

  • Отправка со склада в Москве
  • Доставка по всей России и СНГ
  • Отправка заказов на следующий день
  • Доставка экспресс EMS и СДЭК

Оплата

  • По счету для юр.лиц
  • Банковской картой
  • Через кассовый терминал +7%
Оплата
Безналичный или наличный расчет
Доставка
Довозим до терминал ТК Деловые линии и ТК Байкал сервис БЕСПЛАТНО
Гарантия
в течении 1 года
Оплата
Наличный и безналичный расчет
Доставка
В любую точку
Москвы и РФ
Гарантии
Один год
Всегда на связи
+7 903 797-07-74
Гидрораспределители ВЕ6.14 с двухсторонним электромагнитным управлением. Гидрораспределители ВЕ6 14 Г24 (В110, В220), ВЕ6 24 Г24 (В110, В220), ВЕ6 34 Г24 (В110, В220), ВЕ6 44 Г24 (В110, В220), ВЕ6 64 Г24 (В110, В220) являются золотниковыми гидрораспределителями с двухсторонним...

Гидрораспределители ВЕ6.14 с двухсторонним электромагнитным управлением.
Гидрораспределители ВЕ6 14 Г24 (В110, В220), ВЕ6 24 Г24 (В110, В220), ВЕ6 34 Г24 (В110, В220), ВЕ6 44 Г24 (В110, В220), ВЕ6 64 Г24 (В110, В220) являются золотниковыми гидрораспределителями с двухсторонним электромагнитным управлением (с двумя катушками). Такие распределители применяются для управления пуском, остановом и направлением объемного потока.

Технические характеристики:

МОДЕЛЬ ВЕ43 ВЕ6 ВЕ10
Условный проход, мм 4 6 10
Макс.поток рабочей жидкости, л/мин 14 80 100
Давление номинальное на входе, кгс/см2 / МПа
Отверстия: P-A-B
250/25 320/32 320/32
Максимальное давление на сливе, МПа
Отверстия: Т
6 16 16
ВЕС кг. 1магнит 1 1.5 4.8
ВЕС кг. 2магнита 1.4 2.2 6.1


Принцип работы распределителей ВЕ6 с двумя электромагнитами

Гидрораспределители состоят из корпуса (1), золотника управления (3) одного или двух электромагнитов (2) с возвратными пружинами (4). У четырёхлинейного трёхпозиционного (4/3) ВЕ 6.14, ВЕ 6.24, ВЕ 6.34, ВЕ 6.44, ВЕ 6.64 гидрорапрседелителя центральная позиция золотника является нейтральной. Для перемещения золотника в рабочее положение (a) и (b) подаётся ток соответственно на электромагниты "a" и "b", при этом сердечник электромагнита воздействует на управляющий золотник (3) через толкатель (5). В результате открываются каналы для прохождения потока и устанавливаются соответствующие связи между каналами A, B, P, T.Если на электромагнит (2) не подаётся электропитание, пружина (4) возвращает золотник управления (3) в нейтральную позицию. Переключение золотника можно осуществит вручную при помощи ручного устройства аварийного управления (кнопка ручного дублирования).


Присоединительные и габаритные размеры в мм. ВЕ6 с двумя электромагнитами

Схемы для распределения потока жидкости для гидрораспределителя ВЕ6 с двумя электромагнитами

Таблица аналогов:

Duplomatic

Гидроаппарат

Atos

Rexroth

Vickers

Parker

Kladivar

Hairisen

Aron

Hanshang

Hoyea

RG

DS3-S2

ВЕ6.14; 1РЕ6.14

DHI-0710-X

4WE6H 5X/*NZ4

DG4V-3S-0C-M-U-*5-60

D1...W2C...

KV-4/3-...-6-3...

4WE6H

AD3E02C

4DWG6H60

FW-02-3C3

RG-DCE-03-14Н

DS3-S1

ВЕ6.44; 1РЕ6.44

DHI-0711-X

4WE6E 5X/*NZ4

DG4V-3S-2CM-U-*5-60

D1...W1C...

KV-4/3-...-6-1...

4WE6E

AD3E01C

4DWG6E60

FW-02-3C2

RG-DCE-03-44E

DS3-S3

ВЕ6.34; 1РЕ6.34

DHI-0713-X

4WE6J 5X/*NZ4

DG4V-3S-6CM-U-*5-60

D1...W4C...

KV-4/3-...-6-6...

4WE6J

AD3E03C

4DWG6J60

FW-02-3C4

RG-DCE-03-34J

DS3-S4

ВЕ6.64; 1РЕ6.64

DHI-0714-X

4WE6G 5X/*NZ4

DG4V-3S-8CM-U-*5-60

D1...W9C...

KV-4/3-...-6-2...

4WE6G

AD3E04C

4DWG6G60

FW-02-3C60

RG-DCE-03-64G

DS3-S19

ВЕ6.134;

1РЕ6.134

DHI-0717-X

4WE6U 5X/*NZ4

-

D1...W15C...

-

4WE6U

AD3E66C

-

-

-

DS3-S10

ВЕ6.24; 1РЕ6.24

DHI-0718-X

4WE6M 5X/*NZ4

DG4V-3S-7CM-U-*5-60

D1...W6C...

-

4WE6M

AD3E05C

4DWG6M60

FW-02-3C9

RG-DCE-03-24M

DS3-RK

ВЕ6.574ОФ; 1РЕ6.574ОФ

DHI-0750/2-X

4WE6D/OF *NZ4

-

D1...W30D...

-

4WE6С OF

AD3E1

-

FW-02-2D2

-

напряжения питания
Г12, Г24, Г48, В110, В220, В380
