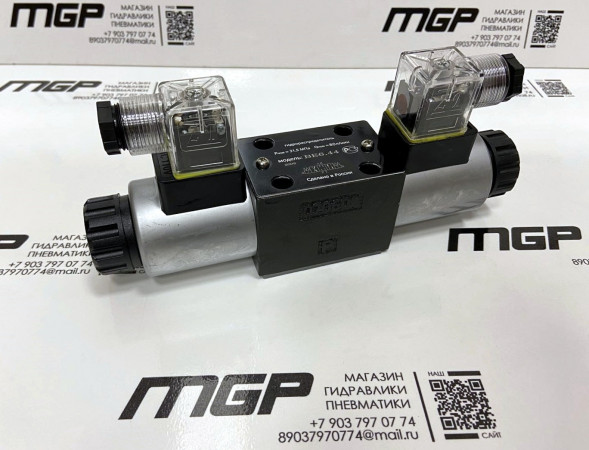

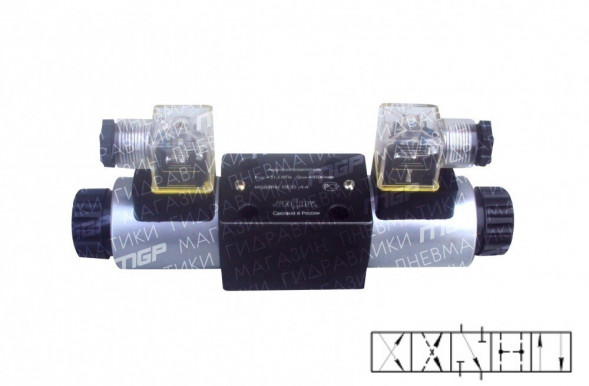

Гидрораспределители ВЕ 6.74 (1РЕ 6.74)
Гидрораспределители ВЕ6 с двухсторонним электромагнитным управлением ВЕ6 74 Г24 (В110, В220), ВЕ6 24 Г24 (В110, В220), ВЕ6 34 Г24 (В110, В220), ВЕ6 44 Г24 (В110, В220), ВЕ6 64 Г24 (В110, В220)
Быстрая доставка
- Отправка со склада в Москве
- Доставка по всей России и СНГ
- Отправка заказов на следующий день
- Доставка экспресс СДЭК
Оплата
- По счету для юр.лиц
- Банковской картой
- Через кассовый терминал +7%
Москвы и РФ
Гидрораспределители ВЕ6 74 Г24 (В110, В220), ВЕ6 24 Г24 (В110, В220), ВЕ6 34 Г24 (В110, В220), ВЕ6 44 Г24 (В110, В220), ВЕ6 64 Г24 (В110, В220) являются золотниковыми гидрораспределителями с двухсторонним электромагнитным управлением (с двумя катушками). Такие распределители применяются для управления пуском, остановом и направлением объемного потока.
Технические характеристики
| МОДЕЛЬ | ВЕ43 | ВЕ6 | ВЕ10 |
| Условный проход, мм | 4 | 6 | 10 |
| Макс.поток рабочей жидкости, л/мин | 14 | 80 | 100 |
| Давление номинальное на входе, кгс/см2 / МПа Отверстия: P-A-B |
250/25 | 320/32 | 320/32 |
| Максимальное давление на сливе, МПа Отверстия: Т |
6 | 16 | 16 |
| ВЕС кг. 1магнит | 1 | 1.5 | 4.8 |
| ВЕС кг. 2магнита | 1.4 | 2.2 | 6.1 |
Принцип работы распределителей ВЕ6 с двумя электромагнитами
Гидрораспределители состоят из корпуса (1), золотника управления (3) одного или двух электромагнитов (2) с возвратными пружинами (4). У четырёхлинейного трёхпозиционного (4/3) ВЕ 6.14, ВЕ 6.24, ВЕ 6.34, ВЕ 6.44, ВЕ 6.64 гидрораспределителя центральная позиция золотника является нейтральной. Для перемещения золотника в рабочее положение (a) и (b) подаётся ток соответственно на электромагниты "a" и "b", при этом сердечник электромагнита воздействует на управляющий золотник (3) через толкатель (5). В результате открываются каналы для прохождения потока и устанавливаются соответствующие связи между каналами A, B, P, T.Если на электромагнит (2) не подаётся электропитание, пружина (4) возвращает золотник управления (3) в нейтральную позицию. Переключение золотника можно осуществит вручную при помощи ручного устройства аварийного управления (кнопка ручного дублирования).
Присоединительные и габаритные размеры в мм. ВЕ6 с двумя электромагнитами
Схемы для распределения потока жидкости для гидрораспределителя ВЕ6 с двумя электромагнитами
Таблица аналогов:
| MGP |
Гидроаппарат |
Hairisen |
Hanshang |
Hoyea |
RG |
Atos |
Rexroth |
Vickers |
Parker |
Kladivar |
Duplomatic |
Aron |
| ВЕ6.14 |
1РЕ6.14 |
4WE6H |
4DWG6H60 |
FW-02-3C3 |
RG-DCE-03-14Н |
DHI-0710-X |
4WE6H 5X/*NZ4 |
DG4V-3S-0C-M-U-*5-60 |
D1...W2C... |
KV-4/3-...-6-3... |
DS3-S2 |
AD3E02C |
| ВЕ6.44 |
1РЕ6.44 |
4WE6E |
4DWG6E60 |
FW-02-3C2 |
RG-DCE-03-44E |
DHI-0711-X |
4WE6E 5X/*NZ4 |
DG4V-3S-2CM-U-*5-60 |
D1...W1C... |
KV-4/3-...-6-1... |
DS3-S1 |
AD3E01C |
| ВЕ6.34 |
1РЕ6.34 |
4WE6J |
4DWG6J60 |
FW-02-3C4 |
RG-DCE-03-34J |
DHI-0713-X |
4WE6J 5X/*NZ4 |
DG4V-3S-6CM-U-*5-60 |
D1...W4C... |
KV-4/3-...-6-6... |
DS3-S3 |
AD3E03C |
| ВЕ6.64 |
1РЕ6.64 |
4WE6G |
4DWG6G60 |
FW-02-3C60 |
RG-DCE-03-64G |
DHI-0714-X |
4WE6G 5X/*NZ4 |
DG4V-3S-8CM-U-*5-60 |
D1...W9C... |
KV-4/3-...-6-2... |
DS3-S4 |
AD3E04C |
| ВЕ6.134 |
1РЕ6.134 |
4WE6U |
- |
- |
- |
DHI-0717-X |
4WE6U 5X/*NZ4 |
- |
D1...W15C… |
- |
DS3-S19 |
AD3E66C |
| ВЕ6.24 |
1РЕ6.24 |
4WE6M |
4DWG6M60 |
FW-02-3C9 |
RG-DCE-03-24M |
DHI-0718-X |
4WE6M 5X/*NZ4 |
DG4V-3S-7CM-U-*5-60 |
D1...W6C... |
- |
DS3-S10 |
AD3E05C |
| ВЕ6.574ОФ |
1РЕ6.574ОФ |
4WE6С OF |
- |
FW-02-2D2 |
- |
DHI-0750/2-X |
4WE6D/OF *NZ4 |
D1...W30D… |
- |
DS3-RK |
AD3E1 |
