Описание
Характеристики

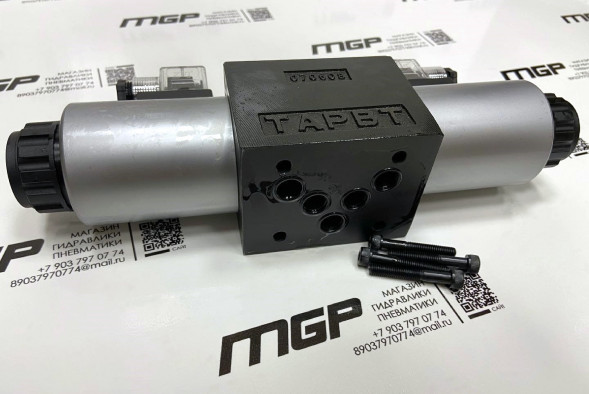

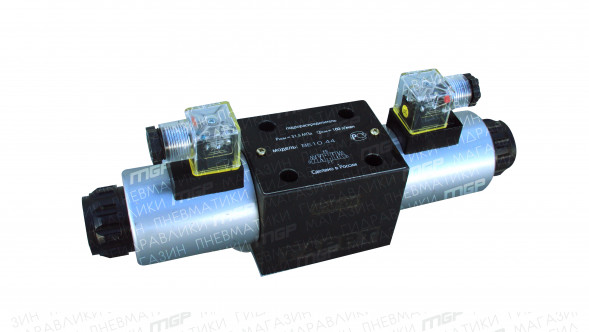

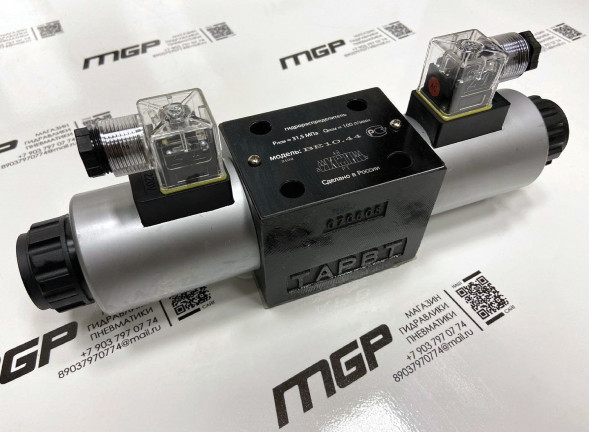

Гидрораспределитель ВЕ10.74 с двухсторонним электромагнитным управлением является золотниковым гидрораспределителем, предназначенным для управления потоком рабочей жидкости в гидравлических системах машин и станочного оборудования. Главным элементом гидрораспределителя ВЕ10.74 является подпружиненный золотник (пружина возвращает его в исходное положение), который, переходя из одной позиции в другую, регулирует подачу рабочей жидкости от нагнетающего устройства к рабочим органам обслуживаемого оборудования.
Для монтажа гидрораспределителя ВЕ10 понадобиться переходная плита Ду-10.
Технические характеристики:
| МОДЕЛЬ | ВЕ43 | ВЕ6 | ВЕ10 |
| Условный проход, мм | 4 | 6 | 10 |
| Макс. поток рабочей жидкости, л/мин | 14 | 80 | 100 |
| Давление номинальное на входе, кгс/см2 / МПа Отверстия: P-A-B |
250/25 | 320/32 | 320/32 |
| Максимальное давление на сливе, МПа Отверстия: Т |
6 | 16 | 16 |
| ВЕС кг. 1магнит | 1 | 1.5 | 4.8 |
| ВЕС кг. 2магнита | 1.4 | 2.2 | 6.1 |
Принцип работы распределителей ВЕ10 с двумя электромагнитами:
Гидрораспределители состоят из корпуса (1), золотника управления (3) одного или двух электромагнитов (2) с возвратными пружинами (4). У четырёхлинейного трёхпозиционного (4/3) ВЕ 10.14, ВЕ 10.24, ВЕ 10.34, ВЕ 10.44, ВЕ 10.64 гидрораспределителя центральная позиция золотника является нейтральной. Для перемещения золотника в рабочее положение (a) и (b) подаётся ток соответственно на электромагниты "a" и "b", при этом сердечник электромагнита воздействует на управляющий золотник (3) через толкатель (5). В результате открываются каналы для прохождения потока и устанавливаются соответствующие связи между каналами A, B, P, T.Если на электромагнит (2) не подаётся электропитание, пружина (4) возвращает золотник управления (3) в нейтральную позицию. Переключение золотника можно осуществит вручную при помощи ручного устройства аварийного управления (кнопка ручного дублирования).
Присоединительные и габаритные размеры в мм. ВЕ10 с двумя электромагнитами:
Схемы для распределения потока жидкости для гидрораспределителя ВЕ10 с двумя электромагнитами:
Таблица аналогов:
| MGP |
Гидроаппарат |
Duplomatic |
Atos |
Rexroth |
Vickers |
Parker |
Kladivar |
Hairisen |
Aron |
Hanshang |
Hoyea |
RG |
| ВЕ10.14 |
1РЕ10.14 |
DS5-S2 |
DKE-1710-X |
4WE10H 3X/C*NZ4 |
DG4V-5-0C-J-VM-IT-6 |
D3DW2C |
KV4/3-5K010-3... |
4WE10H |
AD5E02C |
4DWG10H30 |
FW-03-3C3 |
RG-DCE-05-14H |
| ВЕ10.44 |
1РЕ10.44 |
DS5-S1 |
DKE-1711-X |
4WE10E 3X/C*NZ4 |
DG4V-5-2C-J-VM-IT-6 |
D3DW1C |
KV4/3-5K010-1... |
4WE10E |
AD5E01C |
4DWG10E30 |
FW-03-2C2 |
RG-DCE-05-44E |
| ВЕ10.34 |
1РЕ10.34 |
DS5-S3 |
DKE-1713-X |
4WE10J 3X/C*NZ4 |
DG4V-5-6C-J-VM-IT-6 |
D3DW4C |
KV4/3-5K010-6... |
4WE10J |
AD5E03C |
4DWG10J30 |
FW-03-2C4 |
RG-DCE-05-34J |
| ВЕ10.64 |
1РЕ10.64 |
DS5-S4 |
DKE-1714-X |
4WE10G 3X/C*NZ4 |
DG4V-5-8C-J-VM-IT-6 |
D3DW8C |
KV4/3-5K010-2... |
4WE10G |
AD5E04C |
4DWG10G30 |
FW-03-2C60 |
RG-DCE-05-64G |
| ВЕ10.24 |
1РЕ10.24 |
DS5-S10 |
DKE-1718-X |
4WE10M 3X/C*NZ4 |
DG4V-5-7C-J-VM-IT-6 |
D3DW6C |
- |
4WE10M |
AD5E05C |
4DWG10M30 |
- |
RG-DCE-05-24M |
| ВЕ10.44А |
1РЕ10.44А |
DS5-SA1 |
DKE-1611-X |
4WE10EA 3X/CNZ4 |
DG4V-5-2B-J-VM-IT-6 |
D3DW1E |
KV4/2-5K010-3A... |
4WE10EA |
AD5E01E |
- |
- |
RG-DCE-05-44A |
| ВЕ10.64А |
1РЕ10.64А |
DS5-SA4 |
DKE-1614-X |
4WE10GA 3X/C*NZ4 |
DG4V-5-8BL-J-VM-IT-6 |
D3DW9K |
KV4/2-5K010-2A... |
4WE10GA |
AD5E04E |
- |
- |
RG-DCE-05-64AG |
| ВЕ10.574А |
1РЕ10.574А |
DS5-TA |
DKE-1631/2-X |
4WE10D 3X/CNZ4 |
DG4V-5-2A-J-VM-IT-6 |
D3DW20B |
KV4/2-5KO10-51A... |
4WE10D |
AD5E16E |
4DWG10D30 |
- |
RG-DCE-05-674YA |
| ВЕ10.574 |
1РЕ10.574 |
DS5-TA |
DKER-1631/2-X |
4WE10С 3X/C*NZ4 |
DG4V-5-2A-J-VM-IT-6 |
D3DW20B |
- |
4WE10C |
AD5E16E |
- |
FW-03-2B2 |
RG-DCE-05-574C |
Приобрести гидрораспределитель ВЕ 10.74 можно прямо на сайте MGP. За подробной информацией обращаться по телефону +7 (495) 797-07-74, +7 (903) 797-07-74.
Характеристики
Длина
290 мм
Ширина
110 мм
Вес
6.1 кг
напряжения питания
Г12
