Описание
Характеристики

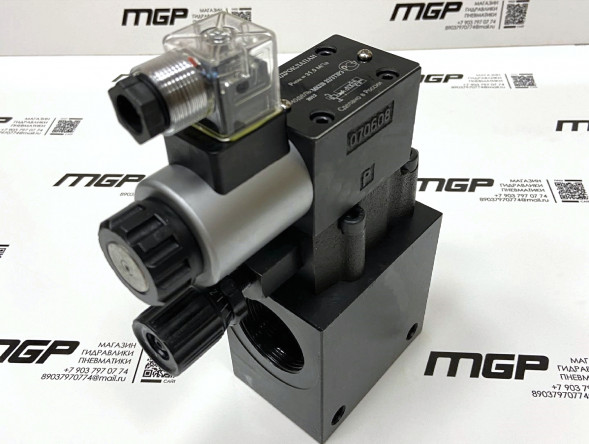

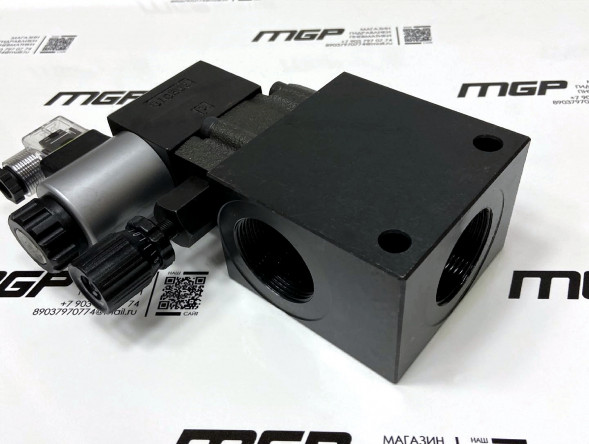

Гидроклапаны предохранительные МКПВ 10/3 Т3Р3 трубного монтажа применяются для предохранения гидросистем от перегрузки при повышении давления, поддержания установленной величины давления и дистанционной разгрузки гидравлических систем. Область применения: гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования. В комплекте с клапаном МКПВ 10/3 Т3Р3 поставляются крепежные болты. Дополнительно комплектуется электромагнитным пилотом ВЕ6. Отдельно для МКПВ 10/3 Т3Р3 возможно приобрести катушку Ду6.
Структура условного обозначения:
| МКПВ 10/3 Т3Р3 |
-Клапан предохранительный. |
| МКПВ 10/3 Т3Р3 |
-Условный проход Ду=10 мм. |
| МКПВ 10/3 Т3Р3 |
-Номинальное давление на входе-32 МПа. |
| МКПВ 10/3 Т3Р3 |
-Присоединение: Т- для трубного монтажа. |
| МКПВ 10/3 Т3Р3 |
-Исполнение по функционально-конструктивным: 3-Электромагнитное управление разгрузкой, нормально разгруженный. |
| МКПВ 10/3 Т3Р3 |
-Исполнение по виду регулировочного устройства: Р-регулировка рукояткой. |
| МКПВ 10/3 Т3Р3 |
-Номинальному давлению настройки: 3-32 МПа |
| МКПВ 10/3 Т3Р3 Г24 |
-Электромагнит напряжение: Г-постоянное напряжение, В-переменное напряжение. |
Технические параметры:
Наименование |
Ду, мм |
Q, л/мин |
P, Мпа |
Вес |
МКПВ-10/3Т(*)… (Т-резьбовое исполнение) |
10 |
80 |
6,3÷32 |
4,85 |
МКПВ-20/3Т(*)… |
20 |
160 |
6,3÷32 |
5,35 |
МКПВ-32/3Т(*)… |
32 |
320 |
6,3÷32 |
7,35 |
*) исполнение по схеме: 2- гидравлическим управлением 3 – с электроуправлением, нормально открытый, 4 – с электроуправлением, нормально закрытый;
**) исполнение по роду тока и напряжению электромагнита пилота: 24 – 24В, постоянный; 110 – 110В, переменный; 220 – 220В, переменный.
Габаритные и присоединительные размеры гидроклапанов типа МКПВ*Т:
Приобрести гидроклапан МКПВ 10/3 Т3Р3 можно прямо на сайте MGP. За подробной информацией обращаться по телефону +7 (495) 797-07-74, +7 (903) 797-07-74.
