Клапан МКПВ 20/3 С4Р1

К сравнению
В избранное

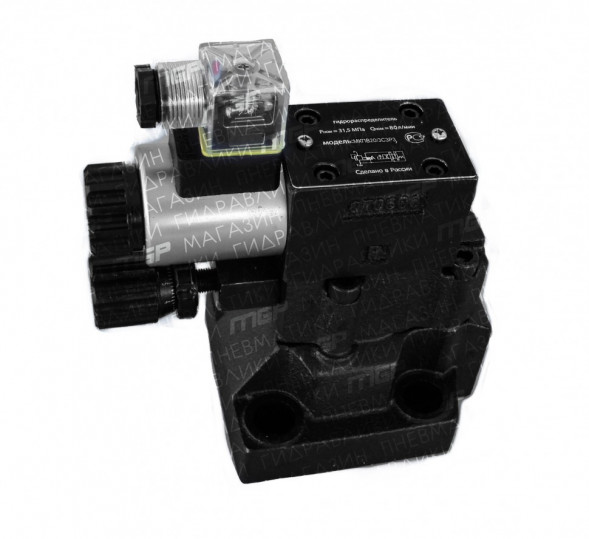

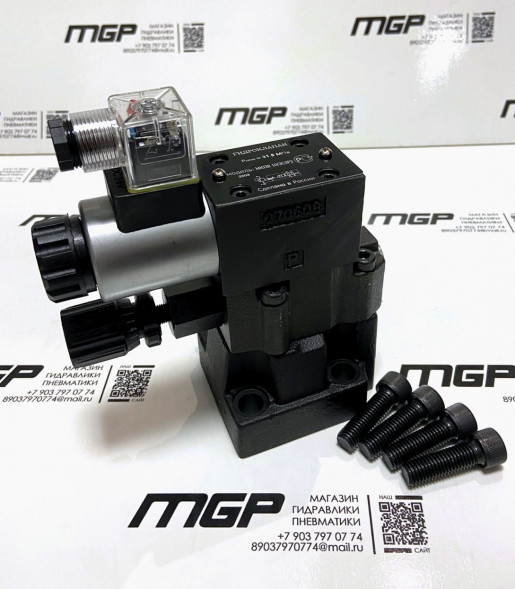

Клапан МКПВ 20/3 С4Р1
Клапан МКПВ 20/3 С4Р1
Клапан МКПВ 20/3 С4Р1
Клапан МКПВ 20/3 С4Р1
Гидроклапаны предохранительные МКПВ 20/3 С4Р1
напряжения питания :
Г12Г24В110В220
В наличии
8 200
11

Быстрая доставка

  • Отправка со склада в Москве
  • Доставка по всей России и СНГ
  • Отправка заказов на следующий день
  • Доставка экспресс СДЭК

Оплата

  • По счету для юр.лиц
  • Через СБП
Доставка
Доставка
В любую точку
Москвы и РФ
Оплата
Оплата
Наличный и
безналичный расчет
Гарантии
Гарантии
Один год
Всегда на связи
Всегда на связи
+7 903 797-07-74
Описание
Характеристики

Гидроклапан предохранительный МКПВ 20/3 С4Р1 стыкового монтажа с электро-управлением  применяются для предохранения гидросистем от перегрузки при повышении давления, поддержание установленной величины давления и дистанционной разгрузки гидравлических систем. Область применения: гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования. В комплекте с клапаном МКПВ 20/3 С4Р1 поставляются крепежные болты. Для крепления гидроплана МКПВ 20/3 С4Р1 стыкового монтажа необходима гидравлическая плита с подводами в бок или в низ. Дополнительно комплектуется электромагнитным пилотом ВЕ6. Отдельно для МКПВ 20/3 С4Р1 возможно приобрести катушку Ду6.

Техническая спецификация МКПВ:

Структура условного обозначения:

МКПВ 20/3 С4Р1

-Клапан предохранительный.

МКПВ 20/3 С4Р1

-Условный проход Ду=20 мм.

МКПВ 20/3 С4Р1

-Номинальное давление на входе-32 МПа.

МКПВ 20/3 С4Р1

-Присоединение: С- для стыкового монтажа.

МКПВ 20/3 С4Р1

-Исполнение по функционально-конструктивным: 4 - с электроуправлением, нормально закрытый.

МКПВ 20/3 С4Р1

-Исполнение по виду регулировочного устройства: Р-регулировка рукояткой.

МКПВ 20/3 С4Р1

-Номинальному давлению настройки: 1-10 МПа

МКПВ 20/3 С4Р1 Г24

-Электромагнит напряжение: Г-постоянное напряжение; В-переменное напряжение.


Технические параметры:

Наименование

Ду, мм

Q, л/мин

P, Мпа

Вес

МКПВ-10/3МР1 (М-модульное исполнение)

10

3÷100

0,5÷12,5

3,5

МКПВ-10/3МР2

10

3÷100

1÷25

3,5

МКПВ-10/3МР3

10

3÷100

1,5÷35

3,5

МКПВ-10/3С(*)Р(**)

10

80

6,3

3,65

МКПВ-10/3С(*)Р1(**)

10

80

10

3,65

МКПВ-10/3С(*)Р2(**)

10

80

20

3,65

МКПВ-10/3С(*)Р3(**)

10

80

32

3,65

МКПВ-20/3С(*)Р(**)

20

160

6,3

4,35

МКПВ-20/3С(*)Р1(**)

20

160

10

4,35

МКПВ-20/3С(*)Р2(**)

20

160

20

4,35

МКПВ-20/3С(*)Р3(**)

20

160

32

4,35

МКПВ-32/3С(*)Р(**)

32

320

6,3

6,15

МКПВ-32/3С(*)Р1(**)

32

320

10

6,15

МКПВ-32/3С(*)Р2(**)

32

320

20

6,15

МКПВ-32/3С(*)Р3(**)

32

320

32

6,15

МКПВ-10/3Т(*)… (Т-резьбовое исполнение)

10

80

6,3÷32

4,85

МКПВ-20/3Т(*)…

20

160

6,3÷32

5,35

МКПВ-32/3Т(*)…

32

320

6,3÷32

7,35

*) исполнение по схеме: 2- гидравлическим управлением 3 – с электроуправлением, нормально открытый, 4 – с электроуправлением, нормально закрытый;
**) исполнение по роду тока и напряжению электромагнита пилота: 24 – 24В, постоянный; 110 – 110В, переменный; 220 – 220В, переменный.

Габаритные и присоединительные размеры гидроклапанов типа МКПВ:

Гидравлическая схема клапанов давления МКПВ:

Приобрести гидроклапан МКПВ 20/3 С4Р1 можно прямо на сайте MGP. За подробной информацией обращаться по телефону +7 (495) 797-07-74+7 (903) 797-07-74.
