Описание
Характеристики

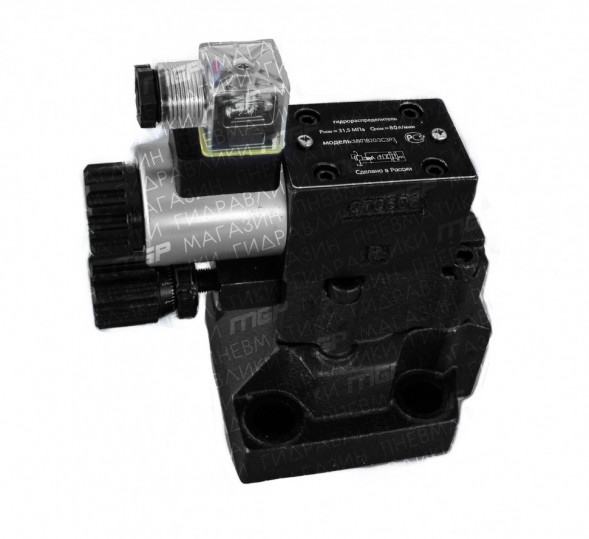

Гидроклапан предохранительный МКПВ 32/3 С4Р2 стыкового монтажа с электро-управлением применяются для предохранения гидросистем от перегрузки при повышении давления, поддержание установленной величины давления и дистанционной разгрузки гидравлических систем. Область применения: гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования. В комплекте с клапаном МКПВ 32/3 С4Р2 поставляются крепежные болты. Для крепления гидроплана МКПВ 32/3 С4Р2 стыкового монтажа необходима гидравлическая плита с подводами в бок или в низ. Дополнительно комплектуется электромагнитным пилотом ВЕ6. Отдельно для МКПВ 32/3 С4Р2 возможно приобрести катушку Ду6.
Техническая спецификация МКПВ:
Структура условного обозначения:
| МКПВ 32/3 С4Р2 |
-Клапан предохранительный. |
| МКПВ 32/3 С4Р2 |
-Условный проход Ду=32 мм. |
| МКПВ 32/3 С4Р2 |
-Номинальное давление на входе-32 МПа. |
| МКПВ 32/3 С4Р2 |
-Присоединение: С- для стыкового монтажа. |
| МКПВ 32/3 С4Р2 |
-Исполнение по функционально-конструктивным: 4 - с электроуправлением, нормально закрытый. |
| МКПВ 32/3 С4Р2 |
-Исполнение по виду регулировочного устройства: Р-регулировка рукояткой. |
| МКПВ 32/3 С4Р2 |
-Номинальному давлению настройки: 2-20 МПа |
| МКПВ 32/3 С4Р2 Г24 |
-Электромагнит напряжение: Г-постоянное напряжение; В-переменное напряжение. |
Технические параметры:
Наименование |
Ду, мм |
Q, л/мин |
P, Мпа |
Вес |
МКПВ-10/3МР1 (М-модульное исполнение) |
10 |
3÷100 |
0,5÷12,5 |
3,5 |
МКПВ-10/3МР2 |
10 |
3÷100 |
1÷25 |
3,5 |
МКПВ-10/3МР3 |
10 |
3÷100 |
1,5÷35 |
3,5 |
МКПВ-10/3С(*)Р(**) |
10 |
80 |
6,3 |
3,65 |
МКПВ-10/3С(*)Р1(**) |
10 |
80 |
10 |
3,65 |
МКПВ-10/3С(*)Р2(**) |
10 |
80 |
20 |
3,65 |
МКПВ-10/3С(*)Р3(**) |
10 |
80 |
32 |
3,65 |
МКПВ-20/3С(*)Р(**) |
20 |
160 |
6,3 |
4,35 |
МКПВ-20/3С(*)Р1(**) |
20 |
160 |
10 |
4,35 |
МКПВ-20/3С(*)Р2(**) |
20 |
160 |
20 |
4,35 |
МКПВ-20/3С(*)Р3(**) |
20 |
160 |
32 |
4,35 |
МКПВ-32/3С(*)Р(**) |
32 |
320 |
6,3 |
6,15 |
МКПВ-32/3С(*)Р1(**) |
32 |
320 |
10 |
6,15 |
МКПВ-32/3С(*)Р2(**) |
32 |
320 |
20 |
6,15 |
МКПВ-32/3С(*)Р3(**) |
32 |
320 |
32 |
6,15 |
МКПВ-10/3Т(*)… (Т-резьбовое исполнение) |
10 |
80 |
6,3÷32 |
4,85 |
МКПВ-20/3Т(*)… |
20 |
160 |
6,3÷32 |
5,35 |
МКПВ-32/3Т(*)… |
32 |
320 |
6,3÷32 |
7,35 |
*) исполнение по схеме: 2- гидравлическим управлением 3 – с электроуправлением, нормально открытый, 4 – с электроуправлением, нормально закрытый;
**) исполнение по роду тока и напряжению электромагнита пилота: 24 – 24В, постоянный; 110 – 110В, переменный; 220 – 220В, переменный.
Габаритные и присоединительные размеры гидроклапанов типа МКПВ:
Гидравлическая схема клапанов давления МКПВ:
Приобрести гидроклапан МКПВ 32/3 С4Р2 можно прямо на сайте MGP. За подробной информацией обращаться по телефону +7 (495) 797-07-74, +7 (903) 797-07-74.
