Описание

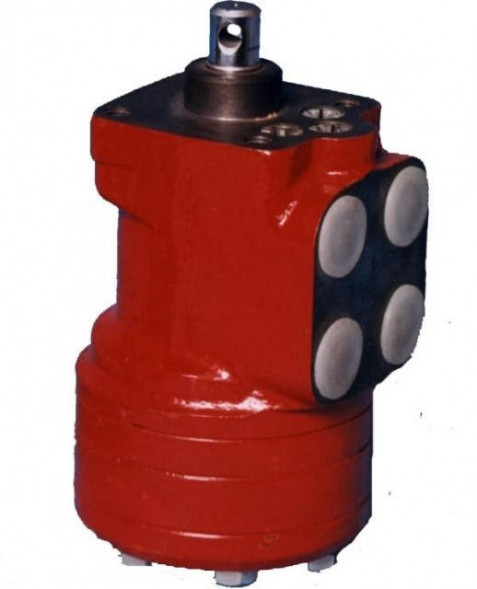

Насос-дозатор НДМ 200-У600 (гидроруль) моноблочный гидрообъемного рулевого управления для самоходной техники. Предназначен для изменения направления и величины расхода рабочей жидкости.
Насос-дозатор НДП 200-У600 выпускается с номинальным рабочим объемом 200 см3. Основным ограничением для представленной техники является скорость передвижения равная не больше 40 км/ч
| Наименование параметра | НДМ 80 | НДМ 100 | НДМ 125 | НДМ 160 | НДМ 250 | НДМ 315 | НДМ80 -У250 | НДМ200 -У600 | НДП 500 |
| Номинальный рабочий объем, см3/об | 80 | 100 | 125 | 160 | 250 | 315 | 80 | 200 | 500 |
| Объемная подача,см3/об: - при работающем питающем насосе - при неработающем питающем насосе | 80 80 | 100 100 | 125 125 | 160 160 | 250 250 | 315 315 | 240 80 | 600 200 | 500 500 |
| Потребная подача питающего насоса, л/мин. при скорости вращения выходного вала п<100 об/мин. | 8 | 10 | 12,5 | 16 | 25 | 32 | 25 | 65 | 50 |
| Давление, МПа создаваемое в аварийном режиме при М= 120Нм | 8,2 | 6,2 | 5,5 | 4,0 | 2,8 | 2,0 | 8,2 | 3,5 | |
| L, MM | 155 | 158 | 163 | 169 | 185 | 196 | 155 | ||
| Масса, кг | 8,2 | 8,4 | 8,85 | 9,12 | 10,2 | 10,95 | 8,25 | 9,6 | 8,3 |
| Момент управления на приводном валу, Нм не более | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 4 |
| Максимально допустимый момент на приводном валу, Нм | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 160 |
Устройство и принцип работы
- Насос-дозатор представляет собой сблокированный с насосом-мотором следящий гидрораспределитель, входным сигналом для которого является вращение приводного вала; объем рабочей жидкости, подаваемой от насоса-дозатора к гидроцилиндру, пропорционален углу поворота приводного вала.
- При неработающем питающем насосе (аварийный режим) насос-дозатор работает как ручной насос вращением приводного вала от рулевого колеса.
- Насос-дозатор выполнен: «с открытым центром» - при отсутствии управляющего воздействия на приводной вал свободно пропускает рабочую жидкость от питающего насоса на слив; «без реакции» - воздействие дороги на колеса через гидроцилиндры не передается на приводной вал и, соответственно, на рулевое колесо.
Вид насоса-дозатора НДМ 200-У600 в наше время интенсивно применяется в системах по управлению тракторов, строительной и дорожной технике, также в иных типах спец оборудования:
Автогрейдеры ДЗ-98В, 98В-1;
тракторы ХТЗ-120, Т-151-08.
Приобрести Насос-дозатор НДМ 200-У600 (гидроруль) можно прямо на сайте MGP. За подробной информацией обращаться по телефону +7 (495) 797-07-74, +7 (903) 797-07-74.
