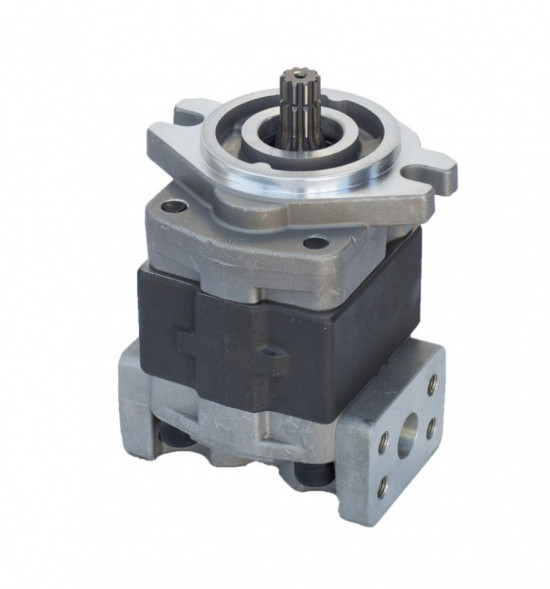

Насос shimadzu SGP1
Насосы Shimadzu серии SGP1 SGP2 нашли широкое применение на автомобильных крановых установках Tadano, Unic, Maeda, Nansei, Shin Maywa а так же в другой мобильной технике.
Быстрая доставка
- Отправка со склада в Москве
- Доставка по всей России и СНГ
- Отправка заказов на следующий день
- Доставка экспресс СДЭК
Оплата
- По счету для юр.лиц
- Банковской картой
- Через кассовый терминал +7%
Москвы и РФ
Насосы Shimadzu серии SGP1 SGP2 нашли широкое применение на автомобильных крановых установках Tadano, Unic, Maeda, Nansei, Shin Maywa а так же в другой мобильной технике.
Пример условного обозначения насоса SGP
SGP1 - 32 D S H 1- L
(1) (2) (3) (4) (5) (6) (7) (8)
Где:
(1) SGP1 серия насоса
(2) Посадочный диаметр фланца насоса
- Ф82
А Ф82,55
В Ф85
С Ф80
(3) Рабочий объем насоса
(4) Монтажные положения всасывающие и нагнетающих отверстий
- D нижний подвод на задней крышке
- F боковой подвод на задней крышке
- А боковой подвод на корпусе насоса
(5) Размеры всасывающих и нагнетающих отверстий
SAE боковой подвод на корпусе насоса
Фланцевое соединение
всасывание Ф25 фланец 4 болта М10х1,25
нагнетание Ф20 фланец 4 болта М10х1,25
G дюймовая резьба
всасавание G1
нагнетание G1/2 или G3/4
S метрическая резьба
всасавание М27х2
нагнетание M22x1.5
(6) Монтаж
Н горизонтальный на 2 х болтах 106
Н1 горизонталный на 2 х болтах 130
(7) Вал
1- Шлицивой вал 10 шлицов
5- Шлицивой вал 13 шлицов
- вал со шпонкой
(8) L – левое вращение
R – правое вращение
Технические характеристики насосов SGP1
| Модель насоса | Рабочий объем см3 | Давление Мпа | Частота вращения | КПД насоса | |||
| Номинальное | Максимальное | Мин | Номинал. | Максимал. | |||
| SGP1-19 | 19 | 20 | 25 | 600 | 2500 | 3000 | 92 |
| SGP1-23 | 23 | ||||||
| SGP1-25 | 25 | ||||||
| SGP1-27 | 27 | ||||||
| SGP1-30 | 30 | ||||||
| SGP1-32 | 32 | ||||||
| SGP1-36 | 36 | ||||||
