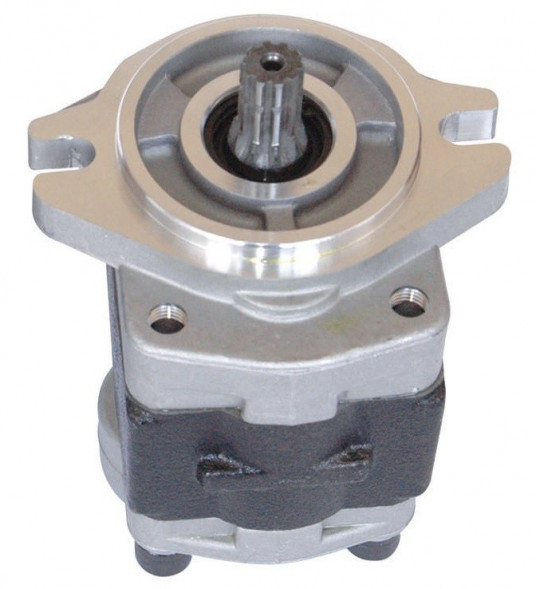

Насос shimadzu SGP2
Насосы Shimadzu серии SGP1 SGP2 нашли широкое применение на автомобильных крановых установках Tadano, Unic, Maeda, Nansei, Shin Maywa а так же в другой мобильной технике.
Быстрая доставка
- Отправка со склада в Москве
- Доставка по всей России и СНГ
- Отправка заказов на следующий день
- Доставка экспресс СДЭК
Оплата
- По счету для юр.лиц
- Банковской картой
- Через кассовый терминал +7%
Москвы и РФ
Насосы Shimadzu серии SGP1 SGP2 нашли широкое применение на автомобильных крановых установках Tadano, Unic, Maeda, Nansei, Shin Maywa а так же в другой мобильной технике.
Пример условного обозначения насоса SGP
SGP2 - 32 D S H 1- L
(1) (2) (3) (4) (5) (6) (7) (8)
Где:
(1) SGP2 серия насоса
(2) Посадочный диаметр фланца насоса
- Ф82
А Ф82,55
В Ф85
С Ф80
(3) Рабочий объем насоса
(4) Монтажные положения всасывающие и нагнетающих отверстий
- D нижний подвод на задней крышке
- F боковой подвод на задней крышке
- А боковой подвод на корпусе насоса
(5) Размеры всасывающих и нагнетающих отверстий
SAE боковой подвод на корпусе насоса
Фланцевое соединение
всасывание Ф25 фланец 4 болта М10х1,25
нагнетание Ф20 фланец 4 болта М10х1,25
G дюймовая резьба
всасавание G1
нагнетание G1/2 или G3/4
S метрическая резьба
всасавание М27х2
нагнетание M22x1.5
(6) Монтаж
Н горизонтальный на 2 х болтах 106
Н1 горизонталный на 2 х болтах 130
(7) Вал
1- Шлицивой вал 10 шлицов
5- Шлицивой вал 13 шлицов
- вал со шпонкой
(8) L – левое вращение
R – правое вращение
Технические характеристики насосов SGP2
| Модель насоса | Рабочий объем см3 | Давление Мпа | Частота вращения | Масса насоса | ||
| Номинальное | Максимальное | Мин | Максимал. | |||
| SGP2-20 | 19 | 24,5 | 29,4 | 400 | 3000 | 4,9 |
| SGP2-23 | 23 | 5,1 | ||||
| SGP2-25 | 25 | 5,3 | ||||
| SGP2-27 | 27 | 5,4 | ||||
| SGP2-32 | 32 | 5,7 | ||||
| SGP2-36 | 36 | 3000 (2500) | 5,9 | |||
| SGP2-40 | 40 | 22,6 | 27,5 | 6,1 | ||
| SGP2-44 | 44 | 20,6 | 24,5 | 6,3 | ||
| SGP2-48 | 48 | 18,6 | 22,6 | 6,6 | ||
| SGP2-52 | 52 | 17,2 | 20,6 | 6,8 | ||
