Описание
Характеристики

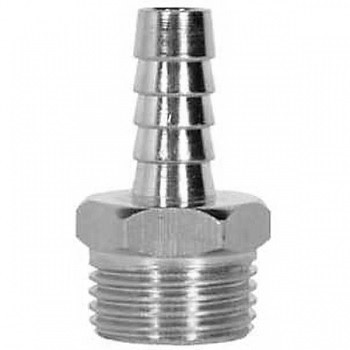

Фитинг-штуцер прямой HC10-04 используется для подключения пневмотрубок к пневмосистеме и агрегатам управления,таким как пневмораспределители. Материал изготовления - сплав латуни. Прочно и надежно закрепляет на себе трубку необходимого диаметра. Имеет широкую область использования давления сжатого воздуха
| Резьба трубная цилиндрическая | |||||
|---|---|---|---|---|---|
| Обозначение | Число ниток N на 1" |
Шаг резьбы S, mm |
Наружный диаметр резьбы, мм |
Средний диаметр резьбы, мм |
Внутренний диаметр резьбы, мм |
| G1/8" | 28 | 0,907 | 9,729 | 9,148 | 8,567 |
| G1/4" | 19 | 1,337 | 13,158 | 12,302 | 11,446 |
| G3/8" | 19 | 1,337 | 16,663 | 15,807 | 14,951 |
| G1/2" | 14 | 1,814 | 20,956 | 19,754 | 18,632 |
| G3/4" | 14 | 1,814 | 26,442 | 25,281 | 24,119 |
| G7/8" | 14 | 1,814 | 30,202 | 29,040 | 27,878 |
| G1" | 11 | 2,309 | 33,250 | 31,771 | 30,292 |
Присоединительная резьба: 1/8", 1/4", 3/8", 1/2";
Внешний диаметр присоединяемой трубки: 6, 8, 10, 12 мм
Приобрести Фитинг-штуцер прямой HC10-04 можно прямо на сайте MGP. За подробной информацией обращаться по телефону +7 (495) 797-07-74, +7 (903) 797-07-74.
Характеристики
Под трубку
10мм
Наружная резьба
1/2"
