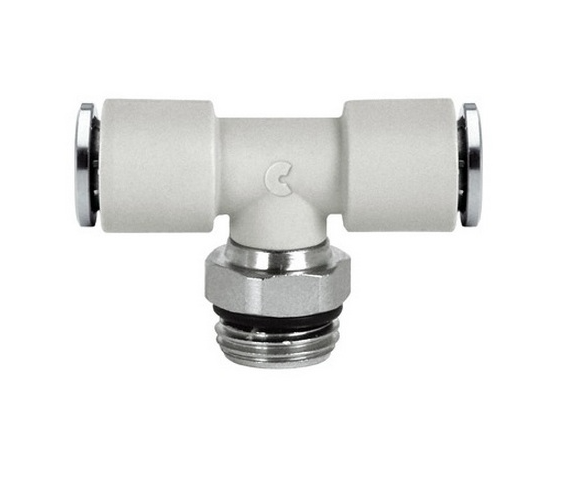

Тройник 7432 8-1/8
Цанговые фитинги предназначены для фиксации пневматических пластиковых трубок из полиэтилена, полиуретана, полиамида-рилсана, нейлона и других синтетических материалов.
Быстрая доставка
- Отправка со склада в Москве
- Доставка по всей России и СНГ
- Отправка заказов на следующий день
- Доставка экспресс СДЭК
Оплата
- По счету для юр.лиц
- Банковской картой
- Через кассовый терминал +7%
Москвы и РФ
Тройник цанговый 7432 8-1/8 предназначен для фиксации пневматических пластиковых трубок из полиэтилена, полиуретана, полиамида-рилсана, нейлона и других синтетических материалов. Трубка устанавливается в фитинг и извлекается из него одной рукой. Высокая прочность, компактные размеры и установленное уплотнительное кольцо позволяют использовать фитинг тройник 7432 8-1/8 в различных областях машиностроения, включая вакуумные системы. Фитинги могут иметь корпус из ударопрочного технополимера либо из латуни. Многозубчиковый цанговый зажим выполнен из нержавеющей стали и надежно фиксирует трубку в фитинге. Уплотнение трубки и резьбового соединения осуществляется при помощи колец из пербутана.
Фитинг тройник 7432 8-1/8 | две трубки одинакового диаметра и наружная резьба (Резьба-цанга)
Предназначены для подключения пневматической трубки к пневматическим элементам (распределители, клапаны, цилиндры, блоки подготовки воздуха).
Основные технические характеристики:
- Присоединение: наружная резьба G1/8";
- Цанговые зажимы: под трубку Ø 8 мм;
- Наружный шестигранник под ключ: 12 мм;
- Резьба: G - трубная цилиндрическая;
- Трубки для присоединения: полиэстер, полиамид полиэтилен, полиуретан, PTFE;
- Рабочее давление: -0,9 ... 16 бар;
- Рабочая температура: -20 ... +60 C°;
- Материал корпуса: технополимер;
- Материал цанги: латунь покрытая никелем;
- Уплотнительное кольцо: NBR.
Резьба трубная цилиндрическая |
|||||
Обозначение |
Число ниток N |
Шаг резьбы |
Наружный диаметр |
Средний диаметр |
Внутренний диаметр |
G1/8" |
28 |
0,907 |
9,729 |
9,148 |
8,567 |
G1/4" |
19 |
1,337 |
13,158 |
12,302 |
11,446 |
G3/8" |
19 |
1,337 |
16,663 |
15,807 |
14,951 |
G1/2" |
14 |
1,814 |
20,956 |
19,754 |
18,632 |
G3/4" |
14 |
1,814 |
26,442 |
25,281 |
24,119 |
G7/8" |
14 |
1,814 |
30,202 |
29,040 |
27,878 |
G1" |
11 |
2,309 |
33,250 |
31,771 |
30,292 |
Рабочее давление: 0-0,8 МПа;
Присоединительная резьба: M5, М6, 1/8", 1/4", 3/8", 1/2";
Внешний диаметр присоединяемой трубки: 4, 6, 8, 10, 12, 14, 16 мм
Резьбовые металлические фитинги предназначены для соединения различных элементов пневматических систем, различных переходов на внутренние или наружные резьбы с увеличением или уменьшением диаметра.
Приобрести цанговый фитинг тройник 7432 8-1/8 можно прямо на сайте MGP. За подробной информацией обращаться по телефону +7 (495) 797-07-74, +7 (903) 797-07-74.
