Описание
Гидроклапаны предохранительные МКПВ 10/3 С2 (C3) Р2(Р1, Р3), МКПВ 20/3 С2 (C3) Р2(Р1, Р3), МКПВ 32/3 С2 (C3) Р2(Р1, Р3)

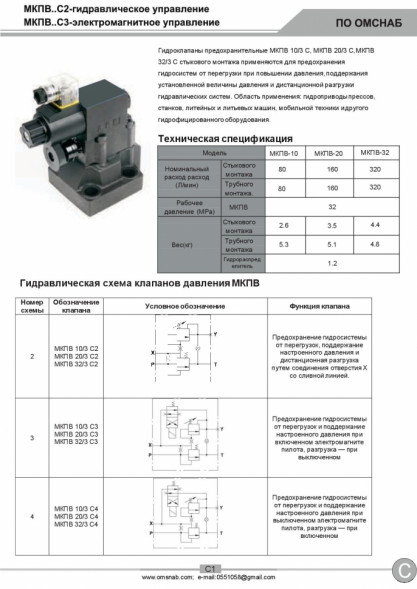

Гидроклапаны предохранительные МКПВ 10/3 С, МКПВ 20/3 С, МКПВ 32/3 С стыкового монтажа применяются для
предохранения гидросистем от перегрузки при повышении давления, поддержания установленной величины
давления и дистанционной разгрузки гидравлических систем. Область применения: гидроприводы прессов,
станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.
Технические параметры
| Наименование | Ду, мм | Q, л/мин | P, Мпа | Вес |
| МКПВ-10/3МР1 (М-модульное исполнение) | 10 | 3?100 | 0,5?12,5 | 3,5 |
| МКПВ-10/3МР2 | 10 | 3?100 | 1?25 | 3,5 |
| МКПВ-10/3МР3 | 10 | 3?100 | 1,5?35 | 3,5 |
| МКПВ-16/3Ф… | 16 | 63 | 10?32 | * |
| МКПВ-25/3Ф… | 25 | 160 | 10?32 | * |
| МКПВ-32/3Ф... | 32 | 450 | 10?32 | * |
| МКПВ-4/3С3К3 (С-стыковое исполнение) | 4 | 4 | 10?32 | 1,2 |
| МКПВ-10/3С(*)Р(**) | 10 | 80 | 6,3 | 3,65 |
| МКПВ-10/3С(*)Р1(**) | 10 | 80 | 10 | 3,65 |
| МКПВ-10/3С(*)Р2(**) | 10 | 80 | 20 | 3,65 |
| МКПВ-10/3С(*)Р3(**) | 10 | 80 | 32 | 3,65 |
| МКПВ-20/3С(*)Р(**) | 20 | 160 | 6,3 | 4,35 |
| МКПВ-20/3С(*)Р1(**) | 20 | 160 | 10 | 4,35 |
| МКПВ-20/3С(*)Р2(**) | 20 | 160 | 20 | 4,35 |
| МКПВ-20/3С(*)Р3(**) | 20 | 160 | 32 | 4,35 |
| МКПВ-32/3С(*)Р(**) | 32 | 320 | 6,3 | 6,15 |
| МКПВ-32/3С(*)Р1(**) | 32 | 320 | 10 | 6,15 |
| МКПВ-32/3С(*)Р2(**) | 32 | 320 | 20 | 6,15 |
| МКПВ-32/3С(*)Р3(**) | 32 | 320 | 32 | 6,15 |
| МКПВ-10/3Т(*)… (Т-резьбовое исполнение) | 10 | 80 | 6,3?32 | 4,85 |
| МКПВ-20/3Т(*)… | 20 | 160 | 6,3?32 | 5,35 |
| МКПВ-32/3Т(*)… | 32 | 320 | 6,3?32 | 7,35 |
*) исполнение по схеме: 2- гидравлическим управлением 3 – с электроуправлением, нормально открытый, 4 – с электроуправлением, нормально закрытый;
**) исполнение по роду тока и напряжению электромагнита пилота: 24 – 24В, постоянный; 110 – 110В, переменный; 220 – 220В, переменный.
Габаритные и присоеденительные размеры гидроклапанов типа МКПВ*Т
Наименование |
D1 |
D2 |
D3 |
L |
L1 |
L2 |
H |
H1 |
H2 |
H3 |
МКПВ 10/3Т2Р |
G1/2 |
34 | 9 | 85 | 14 | 62 | 125 | 27 | 10 |
62 |
МКПВ 20/3Т2Р |
G1 |
47 |
57 |
|||||||
МКПВ32/3Т2Р |
G1 1/2 |
61 |
100 |
18 |
72 |
138 |
40 |
13 |
66 |
| |
| Клапан МКПВ 10/3 С2Р1 (аналог 10-10-2-11) |
| Клапан МКПВ 10/3 С2Р2 (аналог 10-20-2-11) |
| Клапан МКПВ 10/3 С2Р3 (аналог 10-32-2-11) |
| |
| Клапан МКПВ 20/3 С2Р1 (аналог 20-10-2-11) |
| Клапан МКПВ 20/3 С2Р2 (аналог 20-20-2-11) |
| Клапан МКПВ 20/3 С2Р3 (аналог 20-32-2-11) |
| |
| Клапан МКПВ 32/3 С2Р1 (аналог 32-10-2-11) |
| Клапан МКПВ 32/3 С2Р2 (аналог 32-20-2-11) |
| Клапан МКПВ 32/3 С2Р3 (аналог 32-32-2-11) |
| |
| Клапан МКПВ 10/3С3Р1 (аналог 10-10-2-133(-131-132)) |
| Клапан МКПВ 10/3С3Р2 (аналог 10-20-2-133(-131-132)) |
| Клапан МКПВ 10/3С3Р3 (аналог 10-32-2-133(-131-132)) |
| |
| Клапан МКПВ 20/3С3Р1 (аналог 20-10-2-133(-131-132)) |
| Клапан МКПВ 20/3С3Р2 (аналог 20-20-2-133(-131-132)) |
| Клапан МКПВ 20/3С3Р3 (аналог 20-32-2-133(-131-132)) |
| |
| Клапан МКПВ 32/3С3Р1 (аналог 32-10-2-133(-131-132)) |
| Клапан МКПВ 32/3С3Р2 (аналог 32-20-2-133(-131-132)) |
| Клапан МКПВ 32/3С3Р3 (аналог 32-32-2-133(-131-132)) |
