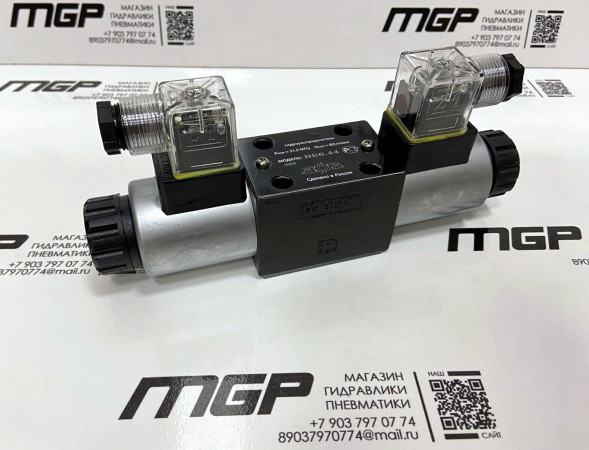

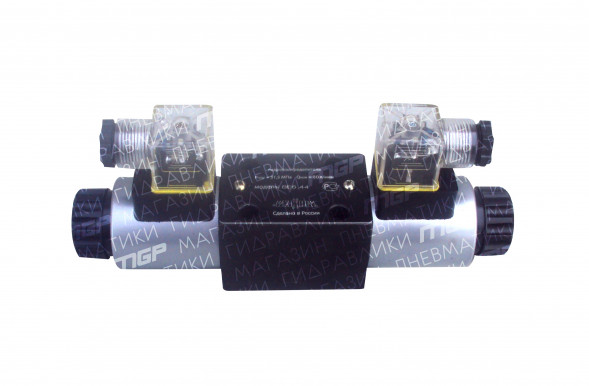

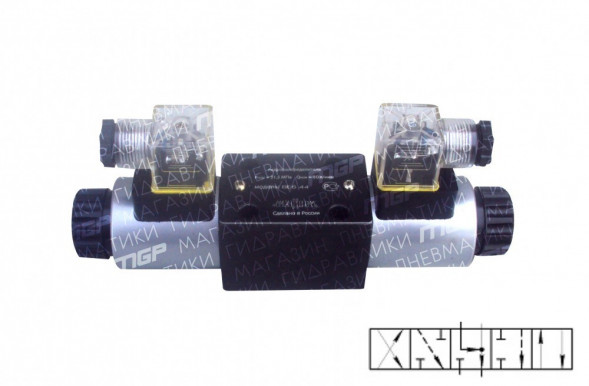

Гидрораспределители ВЕ 6.34 (1РЕ 6.34)

Гидрораспределители ВЕ6 с двухсторонним электромагнитным управлением ВЕ6 14 Г24 (В110, В220), ВЕ6 24 Г24 (В110, В220), ВЕ6 34 Г24 (В110, В220), ВЕ6 44 Г24 (В110, В220), ВЕ6 64 Г24 (В110, В220)

напряжения питания
Г12, Г24, Г48, В110, В220, В380
напряжения питания
Г12Г24Г48В110В220В380
3 600
В наличии
Товар с выбранным набором характеристик недоступен для покупки
Гидрораспределители ВЕ 6.34 (1РЕ 6.34) теперь в вашей корзине покупок

Быстрая доставка

  • Отправка со склада в Москве
  • Доставка по всей России и СНГ
  • Отправка заказов на следующий день
  • Доставка экспресс EMS и СДЭК

Оплата

  • По счету для юр.лиц
  • Банковской картой
  • Через кассовый терминал +7%
Оплата
Безналичный или наличный расчет
Доставка
Довозим до терминал ТК Деловые линии и ТК Байкал сервис БЕСПЛАТНО
Гарантия
в течении 1 года
Оплата
Наличный и безналичный расчет
Доставка
В любую точку
Москвы и РФ
Гарантии
Один год
Всегда на связи
+7 903 797-07-74

Гидрораспределители ВЕ6 с двухсторонним электромагнитным управлением
Гидрораспределители ВЕ6 14 Г24 (В110, В220), ВЕ6 24 Г24 (В110, В220), ВЕ6 34 Г24 (В110, В220), ВЕ6 44 Г24 (В110, В220), ВЕ6 64 Г24 (В110, В220) являются золотниковыми гидрораспределителями с двухсторонним электромагнитным управлением (с двумя катушками). Такие распределители применяются для управления пуском, остановом и направлением объемного потока.



Технические характеристики

МОДЕЛЬ ВЕ43 ВЕ6 ВЕ10
Условный проход, мм 4 6 10
Макс.поток рабочей жидкости, л/мин 14 80 100
Давление номинальное на входе, кгс/см2 / МПа
Отверстия: P-A-B
250/25 320/32 320/32
Максимальное давление на сливе, МПа
Отверстия: Т
6 16 16
ВЕС кг. 1магнит 1 1.5 4.8
ВЕС кг. 2магнита 1.4 2.2 6.1

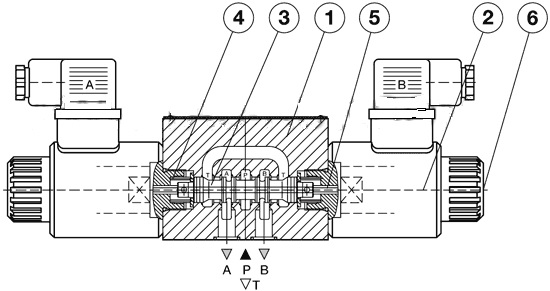

Принцип работы распределителей ВЕ6 с двумя электромагнитами

Гидрораспределители состоят из корпуса (1), золотника управления (3) одного или двух электромагнитов (2) с возвратными пружинами (4). У четырёхлинейного трёхпозиционного (4/3) ВЕ 6.14, ВЕ 6.24, ВЕ 6.34, ВЕ 6.44, ВЕ 6.64 гидрораспределителя центральная позиция золотника является нейтральной. Для перемещения золотника в рабочее положение (a) и (b) подаётся ток соответственно на электромагниты "a" и "b", при этом сердечник электромагнита воздействует на управляющий золотник (3) через толкатель (5). В результате открываются каналы для прохождения потока и устанавливаются соответствующие связи между каналами A, B, P, T.Если на электромагнит (2) не подаётся электропитание, пружина (4) возвращает золотник управления (3) в нейтральную позицию. Переключение золотника можно осуществит вручную при помощи ручного устройства аварийного управления (кнопка ручного дублирования).

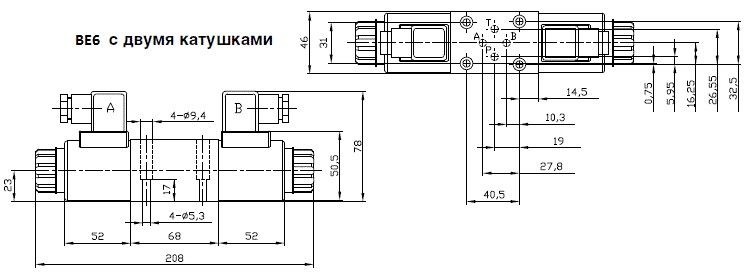

Присоединительные и габаритные размеры в мм. ВЕ6 с двумя электромагнитами

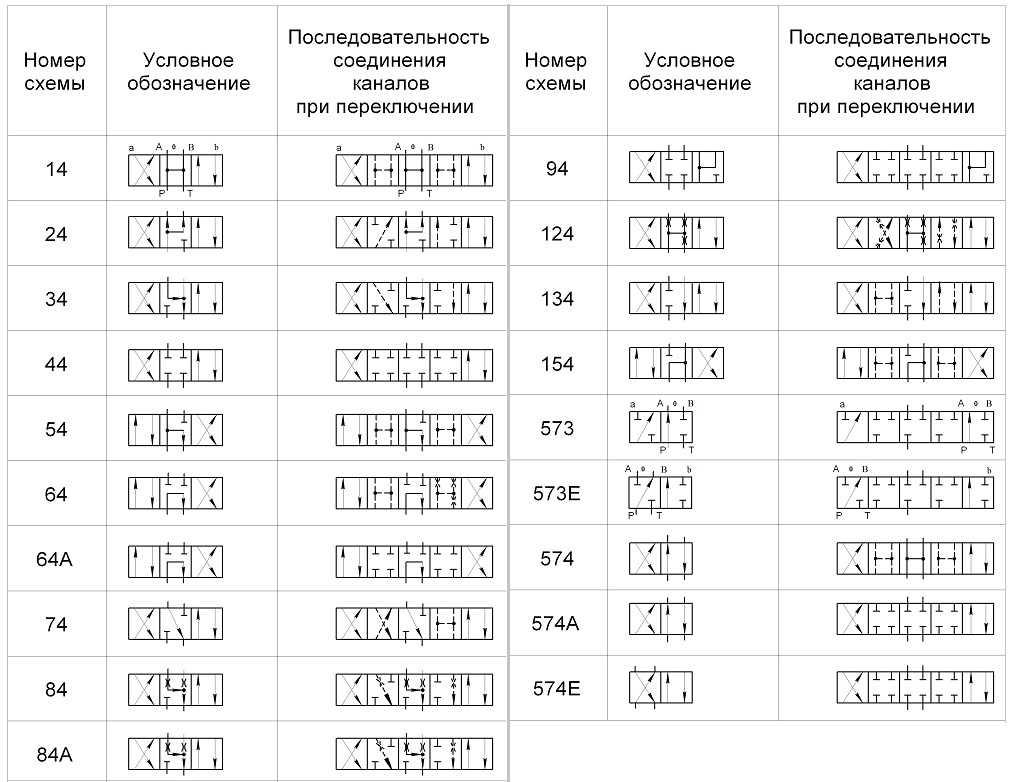

Схемы для распределения потока жидкости для гидрораспределителя ВЕ6 с двумя электромагнитами

Таблица аналогов:

MGP

Гидроаппарат

Hairisen

Hanshang

Hoyea

RG

Atos

Rexroth

Vickers

Parker

Kladivar

Duplomatic

Aron

ВЕ6.14

1РЕ6.14

4WE6H

4DWG6H60

FW-02-3C3

RG-DCE-03-14Н

DHI-0710-X

4WE6H 5X/*NZ4

DG4V-3S-0C-M-U-*5-60

D1...W2C...

KV-4/3-...-6-3...

DS3-S2

AD3E02C

ВЕ6.44

1РЕ6.44

4WE6E

4DWG6E60

FW-02-3C2

RG-DCE-03-44E

DHI-0711-X

4WE6E 5X/*NZ4

DG4V-3S-2CM-U-*5-60

D1...W1C...

KV-4/3-...-6-1...

DS3-S1

AD3E01C

ВЕ6.34

1РЕ6.34

4WE6J

4DWG6J60

FW-02-3C4

RG-DCE-03-34J

DHI-0713-X

4WE6J 5X/*NZ4

DG4V-3S-6CM-U-*5-60

D1...W4C...

KV-4/3-...-6-6...

DS3-S3

AD3E03C

ВЕ6.64

1РЕ6.64

4WE6G

4DWG6G60

FW-02-3C60

RG-DCE-03-64G

DHI-0714-X

4WE6G 5X/*NZ4

DG4V-3S-8CM-U-*5-60

D1...W9C...

KV-4/3-...-6-2...

DS3-S4

AD3E04C

ВЕ6.134

1РЕ6.134

4WE6U

-

-

-

DHI-0717-X

4WE6U 5X/*NZ4

-

D1...W15C…

-

DS3-S19

AD3E66C

ВЕ6.24

1РЕ6.24

4WE6M

4DWG6M60

FW-02-3C9

RG-DCE-03-24M

DHI-0718-X

4WE6M 5X/*NZ4

DG4V-3S-7CM-U-*5-60

D1...W6C...

-

DS3-S10

AD3E05C

ВЕ6.574ОФ

1РЕ6.574ОФ

4WE6С OF

-

FW-02-2D2

-

DHI-0750/2-X

4WE6D/OF *NZ4

D1...W30D…

-

DS3-RK

AD3E1
