Плита переходная к гидрораспределителям ПГ73 и БПГ73

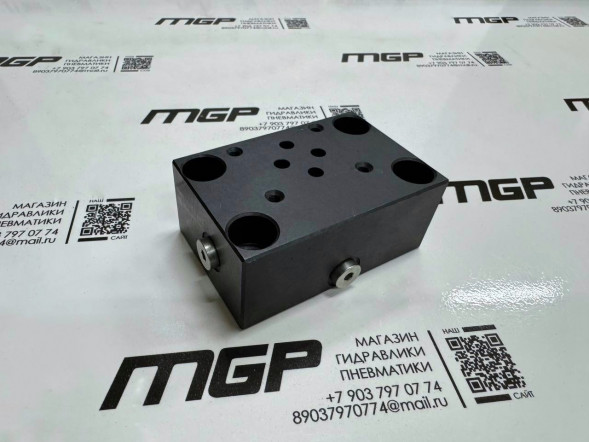

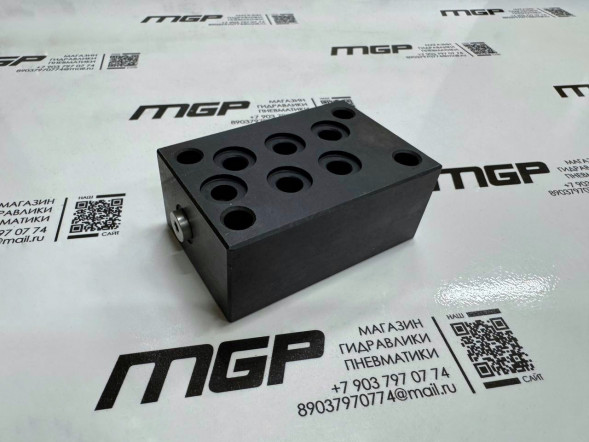

Плиты переходные В6-73-11, В10-73-12, В16-73-24 на гидрораспределитель ВЕ, предназначены для замены снятых с производства гидрораспределителей типа ПГ73 и БПГ73.
Быстрая доставка
- Отправка со склада в Москве
- Доставка по всей России и СНГ
- Отправка заказов на следующий день
- Доставка экспресс СДЭК
Оплата
- По счету для юр.лиц
- Банковской картой
- Через кассовый терминал +7%
Москвы и РФ
Гидрораспределители ПГ73, БПГ73 с электрическим управлением уже сняты с производства. Но разработаны переходные плиты, которые позволяют ставить современные гидрораспределители ВЕ, 1РЕ и их импортные аналоги. Производя модернизацию промышленной гидравлики Вы ставите наши плиты (В6-73-11, В10-73-12, В16-73-24) один раз и в дальнейшей эксплуатации меняете только гидрораспределитель ВЕ.
Гидрораспределитель 14ПГ73-11 аналог (ВЕ6.14 + плита В6 73-11)
Гидрораспределитель 14ПГ73-12 аналог (ВЕ10.14 + плита В10 73-12)
Гидрораспределитель 24ПГ73-11 аналог (ВЕ6.24 + плита В6 73-11)
Гидрораспределитель 24ПГ73-12 аналог (ВЕ10.24 + плита В10 73-12)
Гидрораспределитель 24ПГ73-24 аналог (ВЕ16.24 + плита В16 73-24)
Гидрораспределитель 34ПГ73-11 аналог (ВЕ6.34 + плита В6 73-11)
Гидрораспределитель 34ПГ73-12 аналог (ВЕ10.34 + плита В10 73-12)
Гидрораспределитель 44ПГ73-11 аналог (ВЕ6.44 + плита В6 73-11)
Гидрораспределитель 44ПГ73-24 аналог (ВЕ16.44 + плита В16 73-24)
Гидрораспределитель 44ПГ73-12 аналог (ВЕ10.44 + плита В10 73-12)
Гидрораспределитель 54ПГ73-11 аналог (ВЕ6.574 + плита В6 73-11)
Гидрораспределитель 54ПГ73-12 аналог (ВЕ10.574 + плита В10 73-12)
Гидрораспределитель 54ПГ73-24 аналог (ВЕ16.574 + плита В16 73-24)
Гидрораспределитель 64ПГ73-12 аналог (ВЕ10.64 + плита В10 73-12)
Гидрораспределитель 64ПГ73-24 аналог (ВЕ16.64 + плита В16 73-24)
Условные графические обозначения гидрораспределителей ПГ73-11
Схема | Условные графические обозначения распределителей |
Соединение каналов при среднем положении золотника |
|
Четырехходовые |
Пятиходовые |
||
1 |
14ПГ73-11 |
15ПГ73-11 |
Обе полости цилиндра и напорная линия соединены со сливом |
2 |
24ПГ73-11 |
25ПГ73-11 |
Обе полости цилиндра соединены с напорной линией, слив заперт |
3 |
34ПГ73-11 |
35ПГ73-11 |
Обе полости цилиндра соединены со сливом, нагнетательная линия заперта |
4 |
44ПГ73-11 |
45ПГ73-11 |
Обе полости цилиндра, нагнетательная линия и слив заперты |
5 |
54ПГ73-11 |
55ПГ73-11 |
Среднего положения нет |
5А |
54БПГ73-11 |
55БПГ73-11 |
Среднего положения нет |
6 |
64ПГ73-11 |
65ПГ73-11 |
Обе полости цилиндра заперты, нагнетательная линия соединена со сливом |
