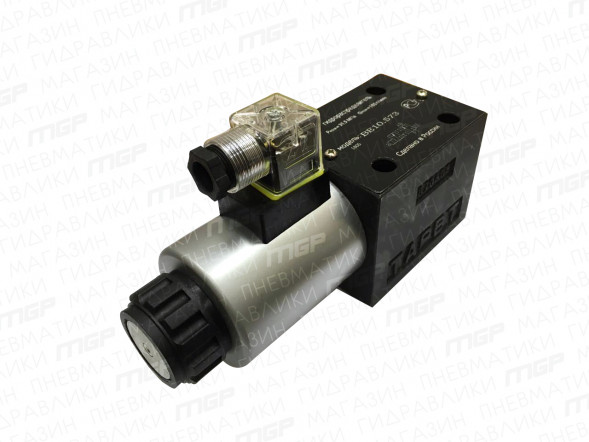

Гидрораспределители ВЕ 10.574(574А, 573, 573Е, 574Е)

Гидрораспределители ВЕ10 с односторонним электромагнитным управлением ВЕ10 574 Г24 (В110, В220), ВЕ10 574А Г24 (В110, В220), ВЕ10 574Е Г24 (В110, В220), ВЕ10 573 Г24 (В110, В220), ВЕ10 573Е Г24 (В110, В220)

4 000 Р
В наличии
Гидрораспределители ВЕ 10.574(574А, 573, 573Е, 574Е) теперь в вашей корзине покупок

Быстрая доставка

  • Отправка со склада в Москве
  • Доставка по всей России и СНГ
  • Отправка заказов на следующий день
  • Доставка экспресс EMS и СДЭК

Оплата

  • По счету для юр.лиц
  • Банковской картой
Оплата
Безналичный или наличный расчет
Доставка
Довозим до терминал ТК Деловые линии и ТК Байкал сервис БЕСПЛАТНО
Гарантия
в течении 1 года
Оплата
Наличный и безналичный расчет
Достава
В любую точку
Москвы и РФ
Гарантии
Один год
Всегда на связи
+7 903 797-07-74
Гидрораспределители ВЕ10 с односторонним электромагнитным управлением Гидрораспределители ВЕ10 574 Г24 (В110, В220), ВЕ10 574А Г24 (В110, В220), ВЕ10 574Е Г24 (В110, В220), ВЕ10 573 Г24 (В110, В220), ВЕ10 573Е Г24 (В110, В220) с условным проходом 10 мм являются...
Гидрораспределители ВЕ10 с односторонним электромагнитным управлением

Гидрораспределители ВЕ10 574 Г24 (В110, В220), ВЕ10 574А Г24 (В110, В220),
ВЕ10 574Е Г24 (В110, В220), ВЕ10 573 Г24 (В110, В220), ВЕ10 573Е Г24 (В110, В220)
с условным проходом 10 мм являются золотниковыми гидрораспределителями с
односторонним электромагнитным управлением (с одной катушкой).


Технические характеристики


МОДЕЛЬ ВЕ43ВЕ6ВЕ10
Условный проход, мм   4  6  10
Макс.поток рабочей жидкости, л/мин  14 80 100
Давление номинальное на входе, кгс/см2  / МПа
Отверстия: P-A-B
250/25320/32320/32
Максимальное давление на сливе, МПа
Отверстия: Т
  6  16  16
ВЕС кг. 1магнит  1  1.5  4.8
ВЕС кг. 2магнита1.4  2.2  6.1


Принцип работы распределителей ВЕ10 с одним электромагнитам

Гидрораспределители состоят из корпуса (1), золотника управления (3) одного или двух электромагнитов (2) с возвратными пружинами (4). У четырёхлинейного двупозиционного (4/2) ВЕ10.574А, ВЕ10.574, ВЕ10.574Е, ВЕ10.573, ВЕ10.573Е гидрорапрседелителя нет центральной позиции золотника. Для перемещения золотника в рабочее положение (a) и (b) подаётся ток соответственно на электромагниты "a" , при этом сердечник электромагнита воздействует на управляющий золотник (3) через толкатель (5). В результате открываются каналы для прохождения потока и устанавливаются соответствующие связи между каналами A, B, P, T. А для возврата в положение (а) необходимо просто не подавать напряжение на электромагнит «а» тогда под действием пружины 4 золотник (3) вернется в исходное положение.

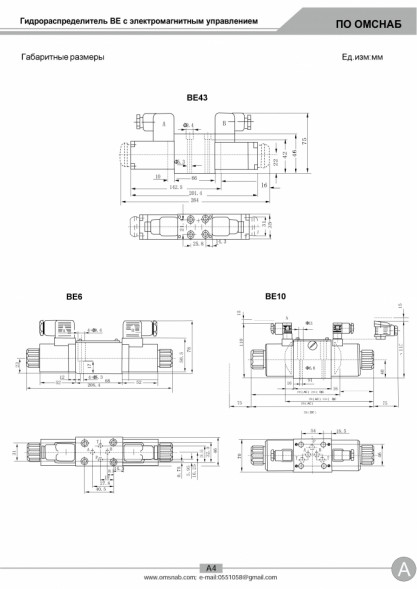

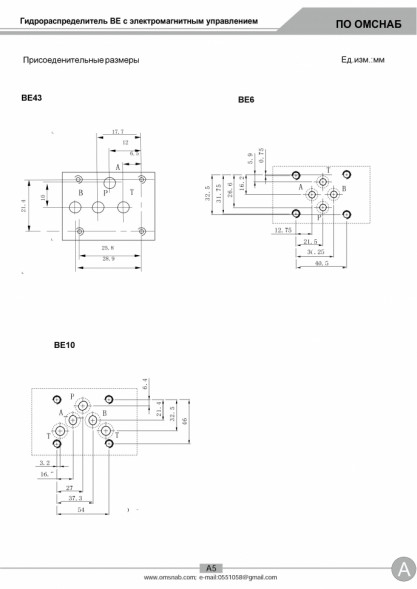

Присоединительные и габаритные размеры в мм. ВЕ10 с одним электромагнитам

Схемы для распределения потока жидкости для гидрораспределителя ВЕ10 с одним электромагнитам
