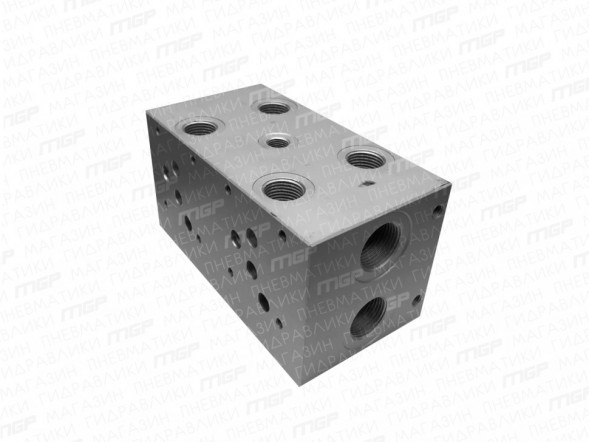

Плита А03P8G (Ду 6, 8-м.) алюм.

Гидравлические многоместные плиты А03P8G (Ду 6, 8-м.) алюм. предназначены для любых золотниковых гидрораспределителей с условным проходом Ду-6 мм., с креплением по стандарту CETOP 3. Монтажная гидроплита позволяет экономить пространство и сокращать время на монтаже гидрооборудования.

Гидравлическая схема:

Материал корпуса: алюминий
Максимальное рабочее давление: 250 бар (25 МПа).
Присоединительные порты с боковой стороны.
Резьбовые присоединительные отверстия:

А-B = G3/8" BSP
P-Т = G1/2" BSP

Гидравлическая монтажная плита CETOP 03 (03P*G) Ду-6 для 4WE6, ВЕ6, 1Р6 и т.д.

Длина плиты зависит от количества позиций, как показано в таблице.

R (BSP)Трубная коническая резьба, применяемая в конических резьбовых соединениях,а также в соединениях наружной конической резьбы с внутренней цилиндрической резьбой по ГОСТ 6357-81. Основана на резьбе BSW (англ. British Standard Whitworth) и совместима с резьбой BSP (англ. British standard pipe tapered thread), именуемая BSPT (уплотнение достигается за счет смятия резьбы в месте резьбового соединения при ввёртывании штуцера).

Дюймовая резьба с конусностью 1:16 (угол конуса φ=3°34'48"). Угол профиля при вершине 55°.
Условное обозначение: буква R для наружной резьбы и Rc для внутренней (ГОСТ 6211-81. Основные нормы взаимозаменяемости. Резьба трубная коническая.), числовое значение номинального диаметра резьбы в дюймах (inch), буквы LH для левой резьбы. Например, резьба с номинальным диаметром 1 1/4 - обозначается как R 1 1/4.
Обозначение размера резьбы, шаги и номинальные значения наружного, среднего и внутреннего диаметров резьбы трубной конической (R), мм

Приобрести Плиту А03P8G (Ду 6, 8-м.) алюм. можно прямо на сайте MGP. За подробной информацией обращаться по телефону +7 (495) 797-07-74, +7 (903) 797-07-74
